آشنایی با الکتروموتور یا موتور الکتریکی و انواع آن
الکتروموتورها به عنوان زیرساخت اساسی در سیستمهای محرک الکتریکی، نقش تعیینکنندهای در تبدیل بهینه انرژی و کنترل دقیق حرکت در صنایع مدرن ایفا میکنند. با توجه به چالشهای موجود در مدیریت مصرف انرژی و نیاز به اتوماسیون دقیق، شناخت ساختار فنی و تفکیک عملکردی این تجهیزات برای هر مهندس و تکنسینی ضروری است. تحلیل دقیق ویژگیهای گشتاور و سرعت در تیپهای مختلف، دید جامعتری نسبت به تنوع گسترده در بخشهای مختلف از جمله خطوط تولید، پمپهای صنعتی و سیستمهای پیشران فراهم میکند. در این مقاله، ضمن بررسی انواع الکتروموتورها، معیارهای انتخاب و کاربردهای موتور الکتریکی، متناسب با شرایط بار و محیط کاری را تحلیل خواهیم کرد.
انواع اصلی الکتروموتورها
الکتروموتورها به طور معمول بر اساس نوع جریان الکتریکی ورودی به دو دسته اصلی DC (جریان مستقیم) و AC (جریان متناوب) تقسیم میشوند. علاوه بر این، گروه سومی به نام الکتروموتورهای خاص وجود دارند که برای کاربردهای ویژه طراحی شدهاند.
الکتروموتورجریان مستقیم یا DC وانواع آن
الکتروموتورهای جریان مستقیم یا دیسی، دستگاهی هستند که انرژی الکتریکی با جریان یکسو را به حرکت مکانیکی دورانی تبدیل میکنند. عملکرد این موتورها بر پایه تعامل میدانهای مغناطیسی بین دو بخش اصلی، یعنی قطعه ثابت به نام استاتور و قطعه چرخان به نام روتور، استوار است.
یکی از برجستهترین ویژگیهای این موتورها، امکان تنظیم دقیق و گسترده سرعت چرخش و همچنین توانایی تولید گشتاور اولیه بسیار قوی در لحظه شروع به کار است. با این حال، محدودیتهایی مانند دشواری تولید جریان مستقیم با قدرت بالا بهصورت پایدار و نیاز به تعمیر و نگهداری بیشتر(به ویژه در انواع جاروبکها)، باعث شده کاربرد آنها در مقایسه با موتورهای جریان متناوب (AC) کمتر باشد. در واقع بسیاری از کاربران صنعتی و نیمهصنعتی که به شبکه برق تکفاز دسترسی دارند یا به دنبال سیستمهای راهاندازی سادهتر هستند، به جای موتورهای DC، از الکتروموتورهای AC استفاده میکنند. رایجترین نوع این موتورها در کاربریهای سبک، نوع تکفاز است.
الکتروموتورهای DC بر اساس نوع سیم پیچی به انواع مختلفی تقسیم میشوند.
الکتروموتورهای سری
در میان انواع مختلف موتورهای DC، نوع سری قرار دارد که در آن سیمپیچ میدان و آرمیچر به دنبال هم و متوالی بسته شدهاند. این آرایش موجب میشود گشتاوراولیه فوقالعاده قدرتمندی ایجاد شود، اما سرعت چرخش آن به میزان بار مکانیکی وابسته است و با تغییر بار، کاهش یا افزایش مییابد. به همین دلیل، این موتورها برای تجهیزاتی مانند بالابرهای صنعتی و وینچها که به نیروی شروعکننده بالا نیاز دارند، بسیار مناسب هستند.
الکتروموتورهای موازی یا شنت
الکتروموتور شنت (موازی) طراحی متفاوتی دارد؛ به این شکل که سیمپیچ میدان به صورت موازی و جداگانه در کنار آرمیچر قرار میگیرد. این پیکربندی باعث میشود سرعت دوران موتور به طور معمول ثابت بماند و کنترل و تنظیم آن نیز سادهتر باشد. این ویژگیها، این نوع موتور را به گزینهای ایدهآل برای ماشینآلاتی مانند دستگاههای تراش و ابزارهای با دقت بالا تبدیل کرده است.
الکتروموتور خود تحریک
برای بهرهمندی همزمان از مزایای هر دو نوع الکتروموتور موازی و سری، الکتروموتورهای مرکب (کامپوند) توسعه یافتهاند. این طراحی ترکیبی از اتصال الکتروموتور سری و موازی است که تلاش می کند میان گشتاور راهاندازی قابل توجه (ویژگی موتور سری) و پایداری و کنترلپذیری سرعت (مزیت موتور شنت)، تعادل برقرار کند.
الکتروموتور مغناطیس دائم یا PMDC
نوع دیگری از الکتروموتور نیز وجود دارد که بهجای استفاده از سیمپیچ برای تولید میدان مغناطیسی، از آهنربای دائم در ساخت استاتور بهره میبرد. این انتخاب، باعث سادهشدن ساختار داخلی، افزایش بازده انرژی، کاهش اندازه و وزن کلی موتور میشود. از این رو، این نوع موتورها بهطور گسترده در ابزارهای برقی قابل حمل مانند دریلها، ارههای برقی و سایر تجهیزات دستی کاربرد دارند.
الکتروموتور compound نقصانی
الکتروموتور کمپوند یا ترکیبی، همانطور که از نامش پیداست، دارای دو سیمپیچی تحریک است: یکی به صورت سری و دیگری به صورت موازی . اما در مدل کمپوند نقصانی، یک تفاوت استراتژیک و حیاتی وجود دارد؛ در این موتور، جهت جریان و در نتیجه جهت میدان مغناطیسی سیمپیچ سری، برخلاف میدان مغناطیسی سیمپیچ شنت است. به عبارت سادهتر، این دو میدان اثر یکدیگر را تضعیف کرده و منجر به بروز رفتارهای خاص و متفاوت در عملکرد موتور میشود.
الکتروموتور compound اضافی
در الکتروموتور کمپوند اضافی، برخلاف مدل نقصانی، میدانهای مغناطیسی با هم همجهت بوده و یکدیگر را تقویت میکنند. این ویژگی باعث میشود موتور بهطور همزمان از مزایای گشتاور استارت بالای موتور سری و پایداری سرعت موتور شنت بهرهمند شود. به همین دلیل، این مدل برای پروژههایی با بارهای ناگهانی و سنگین، انتخابی بسیار ایدهآل و کارآمد است.
با توجه به تنوع گسترده برندها و مشخصات فنی، انتخاب نهایی موتور مستلزم مقایسه دقیق قیمت و کارایی است.
الکتروموتورهای جریان متناوب یا AC و انواع آن
الکتروموتورهای جریان متناوب مثل الکتروموتورهای DC هستند و از دو بخش اصلی استاتور و روتور تشکیل می شوند. این الکتروموتورها، پرکاربردترین موتورهای الکتریکی در جهان محسوب میشوند. علت این محبوبیت، سازگاری ذاتی آنها با شبکه برق شهری است که به طور طبیعی جریان متناوب تولید میکند.
این موتورها با طراحی بهینه در دو نوع تکفاز و سهفاز تولید میشوند که انتخابی مقرونبهصرفه با هزینه نگهداری پایین هستند و بخش عمدهای از تجهیزات صنعتی و خانگی را پوشش میدهند. به طور کلی، این الکتروموتورها به دو دسته اصلی تقسیم میشوند: موتورهای سنکرون و موتورهای آسنکرون.
الکتروموتورهای سنکرون یا همگام
این الکتروموتورها، ویژگی منحصربهفردی دارند؛ در واقع سرعت چرخش روتور آنها دقیق و به طور ثابت با فرکانس جریان برق و سرعت میدان مغناطیسی استاتور همگام است و هیچ اختلافی بین آنها وجود ندارد. این ثبات سرعت، آنها را برای کاربردهای حساسی که دقت سرعت درآن امری حیاتی است، مانند ژنراتورهای برق، رباتهای صنعتی پیشرفته و برخی کمپرسورهای خاص، گزینهای ایدهآل کرده است. الکتروموتورهای سنکرون به دلیل برابری سرعت چرخش روتور با فرکانس جریان برق، برای کاربردهای دقیق که نیاز به ثبات سرعت دارند، ایدهآل هستند. بررسی دقیق ساختار این موتورها نشان میدهد که قفل شدن مغناطیسی روتور با میدان دوار استاتور، عامل اصلی عملکرد آنهاست.
استاتور: استاتور بخش ثابت و بیرونی الکتروموتور است که از یک بدنه فلزی و هستهای با شیارهای موازی تشکیل شده که کلافهای سیمپیچی (اغلب مسی) درون آنها قرار میگیرند. وظیفه اصلی آن، دریافت جریان الکتریکی و ایجاد یک میدان مغناطیسی دوار است که مانند یک آهنربای متحرک، روتور را به چرخش درمیآورد. در واقع، استاتور نقش منبع اصلی ایجاد میدان مغناطیسی را دارد و نیرو را به بخش متحرک منتقل میکند.
روتور: ساختار بخش متحرک یا روتور در موتورهای سنکرون بهگونهای طراحی شده است که برای ایجاد میدان مغناطیسی، به یک منبع تغذیه خارجی (جریان مستقیم یا DC) نیاز دارد تا عملکردی مشابه یک آهنربای الکتریکی داشته باشد. البته در نسلهای پیشرفتهتر این تجهیزات، بهجای سیمپیچی متحرک، از آهنرباهای دائمی جهت بهبود راندمان و سادهسازی ساختار روتور استفاده میشود.
از مزایای بسیار مهم الکتروموتورهای سنکرون میتوان به موارد زیر اشاره کرد:
سرعت ثابت: موتور تحت هیچ شرایطی تا زمانی که از گشتاور حد فراتر نرود، دچار افت دور نمیشود. این موضوع برای دستگاههایی مثل ساعتهای صنعتی یا نوار نقالههای دقیق حیاتی است.
اصلاح ضریب توان: یکی از ویژگیهای فنی برجسته در مدیریت انرژی، قابلیت این موتورها در بهینهسازی پارامترهای شبکه است. با تنظیم دقیق جریان تحریک روتور، موتور میتواند به عنوان یک منبع تولید توان راکتیو (خازن متغیر) در شبکه عمل کرده و با بهبود ضریب توان ، هزینههای جانبی برق مصرفی واحد صنعتی را به شکل محسوسی کاهش دهد.
راندمان بسیار بالا: به دلیل عدم وجود لغزش (Slip)، اتلاف انرژی در این موتورها بسیار کمتر از موتورهای آسنکرون است.
با توجه به راندمان بالای مدلهای القایی درمحیطهای سخت صنعتی، این موتورها مانند الکتروموتوهای سه فاز، انتخاب اول خطوط تولید بزرگ هستند.
الکتروموتورهای آسنکرون یا القایی
در سوی دیگر، موتورهای آسنکرون یا القایی قرار دارند. در این موتورها، روتور با سرعتی کمی کمتر از سرعت میدان دوار استاتور میچرخد که به این اختلاف سرعت “اسلیپ” میگویند. این گروه به دلیل ساختار ساده، استحکام بالا و قابلیت اطمینان، گستردهترین نوع موتور AC هستند. خود این موتورها به دو خانواده تکفاز و سهفاز تقسیم میشوند که موتورهای القایی سهفاز به علت بازدهی بالا و گشتاور راهاندازی مناسب، به عنوان نیروی محرکه اصلی در اغلب کارخانجات و صنایع سنگین عمل میکنند. از شناختهشدهترین انواع آنها میتوان به موتورهای قفس سنجابی و روتور سیمپیچیشده اشاره کرد.
روتور قفس سنجابی: این مدل از میلههای مسی یا آلومینیومی تشکیل شده است که توسط حلقههای انتهایی اتصال کوتاه شدهاند. این طراحی خاص باعث میشود موتورهای دارای روتور قفس سنجابی، مقاومت بسیار بالایی در برابر تنشهای فیزیکی داشته باشند و برای سختترین کاربردهای صنعتی ایدهآل به نظر برسند.
روتور سیمپیچی شده : در این مدل، روتور دارای سیمپیچی واقعی است و از طریق رینگهای لغزنده به مقاومتهای خارجی متصل میشود. این ویژگی اجازه میدهد تا گشتاور راهاندازی را به شدت بالا برده و جریان راهاندازی را کنترل کنیم.
جاروبک یا زغال وظیفه انتقال جریان الکتریکی بین قسمت ثابت و قسمت چرخان را دارد که از این طریق برق به قسمت چرخان موتور منتقل می شود.
انواع الکتروموتور آسنکرون تکفاز و کاربرد آنها
الکتروموتورهای تکفاز آسنکرون برخلاف مدلهای سهفاز، به خودیِ خود قادر به ایجاد میدان مغناطیسی دوار برای شروع حرکت نیستند. به همین دلیل، مهندسان روشهای مختلفی را برای ایجاد اختلاف فاز و راهاندازی آنها ابداع کردهاند. در ادامه به بررسی دقیق این مدلها میپردازیم:
موتور با سیمپیچ راهانداز
این موتور دارای دو سیمپیچ اصلی و کمکی است. سیمپیچ کمکی از سیمهای نازکتر با تعداد دور بیشتر ساخته شده تا مقاومت الکتریکی بالاتری داشته باشد و باعث ایجاد اختلاف فاز با سیمپیچ اصلی شود. پس از اینکه روتور به حدود ۷۵ درصد سرعت نامی خود رسید، یک سوئیچ گریز از مرکز سیمپیچ راهانداز را از مدار خارج میکند. این موتورها گشتاور راهاندازی متوسطی دارند و بیشتر در فنهای کوچک و پمپهای سبک استفاده میشوند.
موتور با استارت خازنی یا خازن موقت
در این مدل، یک خازن با ظرفیت بالا با سیمپیچ کمکی سری میشود تا اختلاف فاز شدیدی ایجاد کند. این اختلاف فاز باعث تولید یک گشتاور راهاندازی بسیار قوی میشود که برای غلبه بر بارهای سنگین در لحظه شروع حرکت عالی است. مشابه مدل قبلی، پس از دور گرفتن موتور، خازن و سیمپیچ کمکی توسط کلید گریز از مرکز از مدار خارج میشوند. این موتورها در کمپرسورها و بالابرهای تکفاز که نیاز به قدرت اولیه زیاد دارند، کاربرد وسیعی دارند.
موتور با استارت خازنی و خازن دائم (روش دو خازن)
این موتور کاملترین نوع موتور تکفاز است که از دو خازن بهره میبرد: یک خازن با ظرفیت بالا برای لحظه راهاندازی که از مدار خارج میشود و یک خازن با ظرفیت کمتر که به صورت دائمی در مدار باقی میماند. خازن دائم باعث میشود موتور در حین کار لرزش کمتری داشته باشد، صدای آن کاهش یابد و بازدهی انرژی به شدت بهبود پیدا کند. این موتورها برای بارهای سنگین و کارکرد طولانیمدت در تجهیزات صنعتی و کشاورزی بهترین گزینه هستند.
قطب چاکدار یا قطب سایهدار
این موتور سادهترین و ارزانترین نوع موتور تکفاز است که هیچ سیمپیچ کمکی یا خازنی ندارد. در عوض، روی بخشی از هر قطب بخش ثابت، یک حلقه مسی ضخیم یا چاک قرار داده شده که با القای جریان در آن، تأخیر مغناطیسی ایجاد شده و روتور شروع به چرخش میکند. گشتاور راهاندازی این موتور پایین است، اما به دلیل نداشتن قطعات متحرک مکانیکی، خرابی آن بسیار ناچیز است؛ به همین دلیل در فنهای کوچک و لوازم خانگی ظریف استفاده میشود.
موتور با فاز شکسته
این مدل در واقع نوعی از موتورهای القایی است که در آنها اختلاف فاز تنها با تکیه بر تفاوت مقاومت سیمپیچها ایجاد میشود. در این موتورها، سیمپیچ استارت به گونهای طراحی شده که جریان آن نسبت به جریان سیمپیچ اصلی جلوتر حرکت کند. این موتورها برای کاربردهایی که نیاز به قدرت بسیار بالایی در لحظه شروع ندارند و قیمت ارزان اولویت دارد، بسیار مناسب هستند.
انواع الکتروموتور آسنکرون سهفاز
الکتروموتورهای سهفاز به دلیل بهرهگیری از جریان متناوب سهفاز، برخلاف مدلهای تکفاز، نیازی به سیمپیچ راهانداز یا خازن ندارند و میدان مغناطیسی دوار در آنها به صورت ذاتی ایجاد میشود. این موتورها بر اساس ساختار بخش دوار خود به دو دسته اصلی تقسیم میشوند:
الکتروموتور آسنکرون سهفاز قفس سنجابی
این مدل، پرکاربردترین نوع موتور در بخشهای مختلف صنعتی محسوب میشود. نامگذاری این الکتروموتور به دلیل ساختار خاص روتور آن است که از چندین میله رسانای ضخیم (از جنس مس یا آلومینیوم) تشکیل شده است. این میلهها در دو انتهای روتور توسط حلقههایی بهصورت دائمی اتصال کوتاه شدهاند که در مجموع ساختاری شبیه به یک قفس استوانهای صلب را ایجاد میکنند. این طراحی هوشمندانه باعث شده است تا روتور در برابر تنشهای مکانیکی بسیار مقاوم بوده و نیاز به سیستمهای پیچیده انتقال جریان نداشته باشد.
از ویژگیهای آن میتوان گفت ساختار این موتور بسیار ساده و مستحکم است و هیچ قطعه فرسایشی مثل جاروبک ندارد، به همین دلیل طول عمر بسیار بالایی دارد. کاربرد آن به دلیل قیمت مناسب و نیاز خیلی کم به تعمیرات، در اکثر پمپها، نوار نقالهها و فنهای صنعتی بسیار زیاد میباشد.
الکتروموتور آسنکرون روتور سیمپیچی شده
در این نوع موتور، بخش دوار یا روتور برخلاف مدل قفس سنجابی، دارای سیمپیچیهای واقعی مشابه با استاتور است. انتهای این سیمپیچها به رینگهای لغزنده (Slip Rings) متصل شده و از طریق جاروبکها به یک مقاومت متغیر خارجی در بیرون از موتور وصل میشوند. بزرگترین مزیت این طراحی، امکان کنترل دقیق گشتاور راهاندازی و کاهش جریان اولیه موتور با تغییر مقدار مقاومت خارجی است. این ویژگی باعث میشود که موتور بتواند بارهای بسیار سنگین را بدون وارد کردن فشار ناگهانی به شبکه برق، بهصورت نرم و تحت کنترل به حرکت درآورد.
این ویژگی در صنایع سنگین نظیر آسیابهای سیمان، جرثقیلهای غولپیکر و سنگشکنها که نیاز به گشتاور راهاندازی بسیار بالا دارند، بسیار کلیدی است.
الکتروموتورهای خاص
علاوه بر انواع اصلی، دستهای از الکتروموتورها برای پاسخگویی به نیازهای ویژه کنترلی، دقتی یا شرایط محیطی خاص طراحی شدهاند که به دو دسته سرور موتورها و استپرموتورها تقسیم میشوند.
سرو موتور
سرو موتور یک ماشین الکتریکی مجهز به سیستم بازخورد است که به آن اجازه میدهد با دقت بسیار بالا در موقعیت زاویهای، سرعت و شتاب مورد نظر قرار گیرد. این موتور به تنهایی کار نمیکند و همیشه همراه با یک درایو اختصاصی و یک سنسور موقعیتسنج که در انتهای آن نصب شده، یک سیستم حلقه بسته را تشکیل میدهد.
ویژگیها: سرو موتورها دارای بازدهی بسیار بالایی هستند و میتوانند در سرعتهای بالا گشتاور ثابتی ارائه دهند. مهمترین ویژگی آنها این است که اگر به هر دلیلی شافت موتور از موقعیت تعیین شده خارج شود، سیستم کنترل بلافاصله آن را اصلاح میکند.
کاربرد: سرو موتورها به عنوان یکی از اجزای کلیدی در سیستمهای اتوماسیون پیشرفته شناخته میشوند. کاربرد وسیع این موتورها در بازوهای رباتیک، دستگاههای CNC فوق دقیق، ماشینآلات بستهبندی حساس و صنایع هوافضا، گویای نقش حیاتی آنها در اجرای حرکات ظریف و تکرارپذیر است.
در بسیاری از کاربردهای سرو موتور، برای دستیابی به گشتاور بالاتر و تطبیق سرعت موتور با نیاز مصرفکننده، استفاده از گیربکسهای خورشیدی یا دقیق الزامی است. انتخاب صحیح نسبت تبدیل گیربکس میتواند راندمان سیستم کنترلی را به حداکثر برساند.
بیشتر بدانید ⇐ انتخاب موتور مناسب برای گیربکس
استپر موتور
استپر موتور یا موتور پلهای، نوعی موتور الکتریکی است که یک دور کامل را به تعدادی پله مساوی تقسیم میکند. برخلاف سرو موتور، این دستگاه به طور معمول در سیستم حلقه باز کار میکند؛ یعنی با ارسال هر پالس الکتریکی به درایو، موتور به اندازه یک پله مشخص میچرخد، بدون اینکه نیاز به سنسور بازخورد برای تایید موقعیت داشته باشد.
تغییرات موجود در سطح ولتاژ یک مدار را پالس الکتریکی می گویند.
ویژگیها: این موتورها در سرعتهای پایین گشتاور بسیار خوبی دارند و به دلیل ساختار سادهتر نسبت به سرو موتور، قیمت ارزانتری دارند. نگهداری آنها آسان است و برای نگه داشتن بار در یک موقعیت ثابت (بدون ترمز مکانیکی) فوقالعاده عمل میکنند.
کاربرد: از استپر موتورها در چاپگرهای سه بعدی، اسکنرها، دستگاههای لیزر کوچک و تجهیزات پزشکی که نیاز به جابجاییهای پلهای و دقیق دارند، استفاده میشود. در صنایع سنگینتر، این موتورها اغلب با یک گیربکس خورشیدی کوپل میشوند تا دقت و گشتاور آنها به میزان قابل توجهی افزایش یابد.
استپر موتور مغناطیس متغیر
این نوع موتور که یکی از سادهترین ساختارها را در میان موتورهای پلهای دارد، بر پایه اصل «حداقل رلوکتانس» کار میکند. در این مدل، روتور از جنس آهن نرم با دندانههای برجسته ساخته شده و هیچ آهنربای دائمی در آن به کار نرفته است.
زمانی که سیمپیچهای استاتور تحریک شده و جریان الکتریکی در آنها برقرار میگردد، روتور بهگونهای دوران میکند که کمترین مقاومت را در برابر عبور خطوط شار مغناطیسی ایجاد نماید؛ بدین ترتیب، دندانههای روتور بهطور دقیق در مقابل قطبهای فعال استاتور قرار میگیرند.
استپر موتور مغناطیس دائم
در ساختار این موتور، روتور از یک آهنربای دائمی به شکل استوانه تشکیل شده است که قطبهای شمال و جنوب آن به صورت یکدرمیان در اطراف روتور قرار گرفتهاند. این مدل نسبت به نوع مغناطیس متغیر، گشتاور بسیار بالاتری تولید میکند. یکی از ویژگیهای مهم آن، وجود گشتاور بازدارنده است؛ یعنی حتی وقتی برق موتور قطع است، به دلیل وجود آهنربا، روتور در برابر چرخش مقاومت میکند و موقعیت خود را تا حدی حفظ مینماید. با این حال، به دلیل محدودیت در تعداد قطبهای آهنربا، دقت پلههای آن نسبت به مدلهای پیشرفتهتر کمتر است.
استپر موتور هیبرید
این موتور در واقع ترکیبی هوشمندانه از دو مدل قبلی است و بهترین ویژگیهای هر دو را در خود جای داده است. در روتور این دستگاه، هم از آهنربای دائمی و هم از دندانههای آهن نرم (مشابه مدل مغناطیس متغیر) استفاده شده است. استپر موتورهای هیبرید به دلیل تراکم بالای دندانهها، پلههای بسیار کوچکی (به طور معمول ۱.۸ درجه یا کمتر) دارند و دقت آنها فوقالعاده بالاست. این موتورها بالاترین گشتاور و بهترین عملکرد را در سرعتهای پایین ارائه میدهند و امروزه استاندارد اصلی در اکثر دستگاههای سیانسی و پرینترهای سهبعدی محسوب میشوند. برای پایداری بیشتر در سیستمهای انتقال قدرت، کوپل کردن این موتورها با کوپلینگهای منعطف جهت حذف لرزشها توصیه میشود.
بیشتر بدانید ⇐ استپر موتور یا موتور پله ای چیست؟
الکتروموتور یونیورسال (Universal Motor)
این موتور یکی از خاصترین انواع موتورهای الکتریکی است که توانایی کار با هر دو جریان متناوب (AC) و مستقیم (DC) را دارد. ساختار آن شباهت زیادی به موتورهای سری دیسی دارد و به دلیل داشتن کموتاتور و جاروبک، میتواند به سرعتهای بسیار بالا (حتی بیش از ۱۰ هزار دور بر دقیقه) دست یابد.
ویژگیها: این موتورها نسبت به ابعاد کوچکشان، قدرت و سرعت بسیار بالایی تولید میکنند. با این حال، به دلیل وجود جاروبک، صدای زیادی دارند و نیاز به نگهداری دورهای برای تعویض ذغالها در آنها دیده میشود. بیشترین کاربرد آنها در لوازم خانگی پرسرعت مانند جاروبرقی، مخلوطکن و ابزارهای برقی دستی است.
الکتروموتور رلوکتانسی (Reluctance Motor)
الکتروموتور رلوکتانسی یک موتور همگام یا سنکرون است که روتور آن هیچ سیمپیچی یا آهنربای دائمی ندارد و تنها از فولاد مغناطیسی دندانهدار ساخته شده است. عملکرد این موتور بر اساس تمایل روتور به قرارگیری در وضعیتی است که کمترین مقاومت مغناطیسی (رلوکتانس) را در برابر شار استاتور داشته باشد.
ویژگیها: این موتورها به دلیل حذف آهنربا و سیمپیچ در روتور، بسیار ارزانقیمت، مستحکم و مقاوم در برابر حرارت هستند. راندمان آنها در سیستمهای کنترل سرعت بسیار بالاست و امروزه در خودروهای برقی و پمپهای مدرن به عنوان جایگزینی اقتصادی برای موتورهای آهنربای دائم مطرح شدهاند.
الکتروموتور ریپالسونی یا دفعی (Repulsion Motor)
این موتور نوعی موتور تکفاز است که از نظر ساختار استاتور شبیه به موتورهای القایی و از نظر روتور شبیه به موتورهای جریان مستقیم (دارای کموتاتور) است. در این موتور، جاروبکها به منبع تغذیه متصل نیستند، بلکه به یکدیگر اتصال کوتاه شدهاند و با جابجا کردن موقعیت فیزیکی جاروبکها روی کموتاتور، میتوان سرعت و گشتاور موتور را کنترل کرد.
ویژگیها: موتورهای ریپالسونی گشتاور راهاندازی فوقالعاده بالایی دارند و میتوانند بارهای بسیار سنگین را به حرکت درآورند. با این حال، به دلیل پیچیدگی مکانیکی و وجود جرقه در جاروبکها، امروزه جای خود را به موتورهای خازنی دادهاند و فقط در موارد بسیار خاص و قدیمی استفاده میشوند.
الکتروموتور دالاندر (Dahlander Motor)
الکتروموتور دالاندر در واقع یک موتور القایی سهفاز دو سرعته است که با تغییر در نحوه اتصال سیمپیچهای آن (تغییر تعداد قطبها)، میتوان سرعت را به نسبت دو به یک تغییر داد (به طور مثال ۳۰۰۰ دور و ۱۵۰۰ دور). این کار از طریق یک کلید مخصوص یا کنتاکتور انجام میشود.
ویژگیها: این موتور راهکاری هوشمندانه و اقتصادی برای دستگاههایی است که نیاز به دو سرعت ثابت و مشخص دارند، بدون اینکه نیاز به استفاده از درایو یا اینورتر گرانقیمت باشد. کاربرد اصلی آنها در جرثقیلها، نوار نقالههای دو سرعته و دستگاههای تراشکاری است.
الکتروموتور خطی (Linear Motor)
الکتروموتور خطی را میتوان به عنوان یک موتور گردان تصور کرد که باز شده و به صورت تخت روی یک سطح گسترده شده است. در این حالت، به جای تولید گشتاور دورانی، نیروی رانشی در طول یک خط مستقیم ایجاد میشود.
ویژگیها: در این سیستم، قطعات واسط مکانیکی نظیر چرخدنده، زنجیر یا تسمه حذف شدهاند؛ به همین دلیل، این موتورها قادر به ارائه دقت حرکتی بسیار بالایی در سیستمهای جابجایی هستند. حذف این قطعات باعث میشود میزان اصطکاک و سایش به حداقل برسد و سیستم بتواند به شتابهای بسیار بالایی دست یابد. به همین جهت، الکتروموتورهای خطی در قطارهای مغناطیسی سریعالسیر، دستگاههای برش لیزر دقیق و نوار نقالههای پیشرفته مغناطیسی بهطور گسترده به کار گرفته میشوند.
الکتروموتور خطی سنکرون
این موتور در واقع نسخه خطی موتورهای سنکرون دوار است. در این ساختار، یکی از دو بخش، دارای آهنرباهای دائمی یا الکترومغناطیس است و بخش دیگر دارای سیمپیچی است که با جریان متناوب تغذیه میشود.
ویژگیها: به دلیل قفل شدن مغناطیسی بین بخش متحرک و ثابت، این موتورها دقت فوقالعادهای در کنترل موقعیت دارند و سرعت حرکت آنها به طور دقیق با فرکانس منبع تغذیه هماهنگ است. این موتورها راندمان بالایی دارند و در قطارهای سریعالسیر مغناطیسی و سیستمهای جابجایی دقیق در خطوط تولید پیشرفته استفاده میشوند.
الکتروموتور خطی القایی
در موتور خطی القایی، استاتور باز شده و به صورت یک ریل خطی درآمده است. وقتی جریان به سیمپیچهای این ریل وارد میشود، یک میدان مغناطیسی متحرک خطی ایجاد میکند که در صفحه رسانای مقابل (روتور خطی) جریان القا کرده و باعث حرکت میشود.
ویژگیها: ساختار این موتور بسیار سادهتر و ارزانتر از مدل سنکرون است زیرا نیازی به آهنرباهای گرانقیمت در تمام طول مسیر ندارد. با این حال، به دلیل پدیده لبهای و لغزش، راندمان کمتری دارد. از این موتورها در پلههای برقی خطی، سیستمهای شتابدهنده و برخی نوار نقالههای صنعتی خاص استفاده میشود.
الکتروموتور هیسترزیس (Hysteresis Motor)
این تجهیز نوعی موتور سنکرون است که روتور آن از مواد مغناطیسی با خاصیت تاخیر پذیری بالا ساخته میشود. روتور این موتور فاقد هرگونه سیمپیچی یا دندانهی برجسته است. اساس حرکت در این ماشین بر پایهی پدیدهی “هیسترزیس مغناطیسی” است؛ به این معنا که گشتاور مورد نیاز برای چرخش، ناشی از تاخیر در تغییر جهت میدان مغناطیسی روتور نسبت به میدان دوار استاتور ایجاد میگردد.
ویژگیها: بزرگترین مزیت موتور هیسترزیس، عملکرد فوقالعاده بیصدا و بدون لرزش آن است. این موتور در لحظه راهاندازی گشتاور ثابتی دارد و به نرمی به سرعت سنکرون میرسد. به دلیل همین ویژگیها، در دستگاههای ضبط صوت حرفهای، ساعتهای دقیق و ژیروسکوپها کاربرد دارد.
الکتروموتور بدون جاروبک
در این موتورها، برخلاف موتورهای DC معمولی، جاروبک و کموتاتور فیزیکی حذف شده و عملیات کموتاسیون به صورت الکترونیکی توسط یک درایو انجام میشود. در اینجا آهنرباها روی روتور قرار دارند و سیمپیچها روی استاتور ثابت هستند.
ویژگیها: حذف جاروبک باعث شده که این موتورها عمر بسیار طولانی، راندمان بسیار بالا و نویز الکتریکی ناچیزی داشته باشند. همچنین به دلیل دفع حرارت بهتر از استاتور، این موتورها میتوانند بسیار فشرده و قدرتمند باشند. امروزه در پهپادها، خودروهای برقی و سیستمهای سرمایشی مدرن حرف اول را میزنند.
موتور اسپیندل (Spindle Motor)
موتور اسپیندل نوعی موتور پرسرعت و با دقت بسیار بالاست که برای چرخاندن ابزار (مانند مته یا تیغه) در ماشینآلات سیانسی و تراش استفاده میشود. این موتورها باید بتوانند در سرعتهای بسیار بالا (گاهی تا ۶۰۰۰۰ دور بر دقیقه) بدون لرزش و با دقت محوری بالا کار کنند.
ویژگیها: اسپیندلها به طور معمول مجهز به سیستمهای خنککننده (آبی یا هوا) هستند تا حرارت ناشی از دوران بالا را دفع کنند. استفاده از بلبرینگ و رولبرینگهای سرامیکی و بسیار دقیق در این موتورها حیاتی است. همچنین این موتورها به دلیل کارکرد با اینورترهای فرکانس بالا، کنترل سرعت بسیار نرمی دارند.

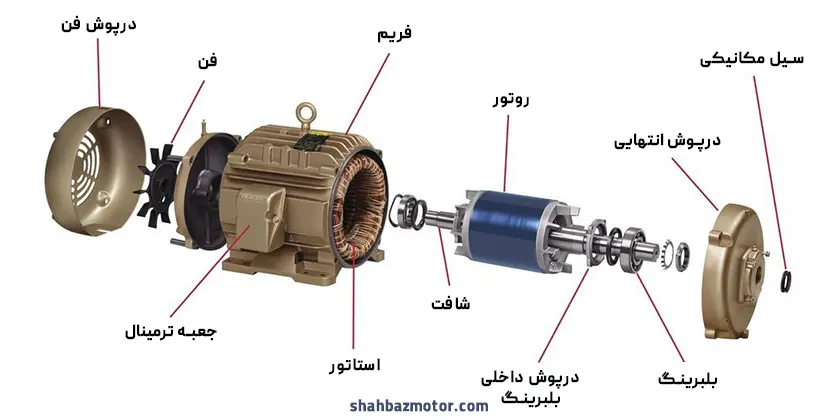

اجزای اصلی تشکیلدهنده الکتروموتور
هر الکتروموتور، صرف نظر از نوع AC یا DC، از مجموعهای از قطعات داخلی و خارجی تشکیل شده که در هماهنگی کامل با یکدیگر کار میکنند.
استاتور (Stator)
استاتور بخش ثابت و غیرمتحرک موتور است که دور تا دور روتور را احاطه کرده است.هسته آن از ورقههای نازک فولادی (لمینت) ساخته شده تا تلفات انرژی را کاهش دهد. روی این هسته، سیمپیچهایی از جنس مس یا آلومینیوم قرار میگیرد. با عبور جریان الکتریکی از این سیمپیچها، یک میدان مغناطیسی دوار ایجاد میشود که محرک اصلی چرخش روتور است. در موتورهای سهفاز، چیدمان سیمپیچها به گونهای است که این میدان به نرمی میچرخد.
روتور (Rotor)
روتور بخش دوار و متحرک موتور است که در مرکز استاتور قرار دارد.این بخش به طور مستقیم به شفت خروجی متصل است و تحت تأثیر میدان مغناطیسی استاتور به چرخش درمیآید. طراحی روتور تأثیر مستقیمی بر ویژگیهای موتور دارد. دو نوع رایج آن عبارتند از: روتور قفس سنجابی که متداولترین نوع، متشکل از میلههای رسانا که دو سر آنها با حلقههایی بسته شدهاند. این طراحی ساده، بادوام و کمهزینه است و روتور سیمپیچی شده که در این نوع، به جای میله، از سیمپیچ استفاده میشود. این طراحی امکان کنترل بهتر گشتاور و سرعت را فراهم میکند، اما پیچیدهتر و پرهزینهتر است.
سیمپیچها (Windings)
سیمپیچها از کلافهای مسی یا آلومینیومی لاکی ساخته شدهاند که به دور هستههای مغناطیسی پیچیده میشوند. با عبور جریان الکتریکی از این کلافها، قطبهای مغناطیسی (شمال و جنوب) ایجاد میگردد. کیفیت عایقبندی و نوع آرایش سیمپیچها، به طور مستقیم بر توان، گشتاور و دمای کاری الکتروموتور تأثیر میگذارد.
فریم یا بدنه الکتروموتور (Frame)
فریم یا پوسته، اسکلت خارجی موتور است که همه اجزای داخلی را در کنار هم نگه میدارد و از آنها در برابر ضربه، رطوبت و گرد و غبار محافظت میکند. جنس بدنه موتورها از چدن (برای موتورهای سنگین صنعتی) یا آلومینیوم (برای دفع بهتر حرارت و وزن کمتر) ساخته میشود. همچنین پرههای روی فریم وظیفه افزایش سطح تماس با هوا و خنککاری موتور را بر عهده دارند.
پوستهها در انواع مختلفی ساخته میشوند که شامل موارد زیر می باشد:
- محفظه باز (Open Drip-Proof): برای محیطهای تمیز
- محفظه کاملا بسته با فن (TEFC): متداولترین نوع برای محیطهای صنعتی
- محفظه ضد انفجار (Explosion-Proof): برای محیطهای با ریسک بالا مانند صنایع شیمیایی
کموتاتور (Commutator)
کموتاتور یک سوئیچ الکتریکی دوار است که در موتورهای جریان مستقیم و یونیورسال یافت میشود. این قطعه از چندین تیغه مسی که توسط میکا از هم عایق شدهاند، تشکیل شده است. وظیفه اصلی آن معکوس کردن جهت جریان در سیمپیچهای روتور در لحظات مناسب است تا حرکت دورانی موتور به صورت مداوم و در یک جهت حفظ شود.
براشها یا جاروبکها (Brushes)
جاروبکها که در بازار به «ذغال» معروف هستند، قطعاتی از جنس گرافیت یا کربن هستند که وظیفه انتقال جریان الکتریکی از بخش ثابت (ترمینال) به بخش متحرک (کموتاتور) را بر عهده دارند. جاروبکها به دلیل اصطکاک دائمی، قطعاتی مصرفی محسوب میشوند و باید در بازههای زمانی مشخص بررسی و تعویض شوند تا به کموتاتور آسیب نرسد.
خازن (Capacitor)
خازن در موتورهای تکفاز به عنوان یک ذخیرهکننده انرژی الکتریکی عمل میکند که با ایجاد اختلاف فاز در جریان، گشتاور لازم برای شروع حرکت یا بهبود راندمان در حین کار را فراهم میآورد. بسته به طراحی موتور، ممکن است از خازنهای راهانداز (برای شروع حرکت زیر بار) یا خازنهای دائم (برای نرم کار کردن و اصلاح ضریب توان) استفاده شود.
شکاف هوایی (Air Gap)
بین روتور و استاتور یک فضای خالی بسیار کوچک اما بسیار مهم به نامشکاف هوایی وجود دارد. این شکاف اجازه میدهد روتور آزادانه بچرخد. اندازه این فاصله به دقت تنظیم میشود؛ اگر خیلی بزرگ باشد، کارایی مغناطیسی موتور افت میکند و اگر خیلی کوچک باشد، ممکن است موجب اصطکاک و آسیب شود.
شفت (Shaft)
شفت یک میله فولادی دقیقساختهشده است که از داخل روتور عبور کرده و به آن قفل شده است. وظیفه اصلی شفت، انتقال گشتاور و نیروی چرخشی تولید شده توسط روتور به دستگاه متصل شده (مانند پمپ، فن یا ماشینآلات) است.
بلبرینگها (Bearings)
بلبرینگها قطعاتی هستند که شفت روتور را در خود نگه داشته و از آن پشتیبانی میکنند. وظیفه آنها کاهش اصطکاک و امکان چرخش روان و بیصدای شفت است. دو نوع رایج عبارتند از:
- بلبرینگ ساچمهای (Ball Bearings): این نوع از بلبرینگ ها بسیار متداولتراست، دوام بالایی داشته و نیاز به نگهداری کمتری دارد.
- بلبرینگ بوشی یا لغزشی (Sleeve Bearings): این مدل از بلبرینگ به طور معمول در موتورهای کوچکتر یا با سرعت پایینتر استفاده میشوند.
روانکاری مناسب بلبرینگها برای عملکرد بهینه و طول عمر موتور حیاتی است.
بیشتر بدانید ⇐ بلبرینگ و رولبرینگ؛ راهنمای انتخاب
جعبه ترمینال (Terminal Box)
این جعبه به طور معمول در کنار بدنه موتور قرار دارد و محل اتصال کابلهای برق به سیمپیچهای داخلی موتور است. طراحی آن باید از اتصالات در برابر عوامل محیطی محافظت کند.
سیستم خنککننده (Cooling System)
برای دفع حرارت تولید شده در حین کار،موتورها به سیستم خنککننده مجهز هستند. رایجترین روش، استفاده از یک پروانه (فن) است که روی شفت و در پشت موتور نصب میشود و هوا را از روی بدنه عبور میدهد. در موتورهای بزرگتر ممکن است از خنککنندگی با آب یا روغن استفاده شود.
اجزای اختصاصی موتورهای DC
موتورهای جریان مستقیم علاوه بر اجزای فوق، دارای دو قطعه منحصر به فرد هستند:
- کموتاتور (Commutator) که یک استوانه متشکل از تیغههای مسی بر روی شفت که وظیفه معکوس کردن جهت جریان در سیمپیچهای روتور را در هر دور چرخش بر عهده دارد تا چرخش پیوسته ادامه یابد.
- جاروبکها (Brushes) قطعاتی از جنس کربن که تحت فشار فنر، با سطح کموتاتور در تماس هستند و جریان الکتریکی را به آن منتقل میکنند. این قطعات با گذشت زمان ساییده میشوند و نیاز به تعویض دارند.
بیشتر بدانید ⇐ اجزای تشکیل دهنده الکتروموتور
نحوه عملکرد انواع الکتروموتور
عملکرد تمامی الکتروموتورها، از نمونههای مینیاتوری مورد استفاده در ابزارهای دقیق تا پیشرانههای عظیم صنعتی، بر پایه اصول الکترومغناطیس و تعامل میدانهای مغناطیسی استوار است. در این فرآیند، انرژی الکتریکی از طریق ایجاد گشتاور مکانیکی به حرکت دورانی تبدیل میشود.
فرآیند تبدیل انرژی با عبور جریان الکتریکی (AC یا DC) از سیمپیچهای استاتور آغاز میگردد که منجر به تولید یک میدان مغناطیسی در فضای داخلی موتور میشود. در موتورهای جریان متناوب (AC)، تغییرات متناوب جریان باعث ایجاد یک میدان مغناطیسی دوار میگردد که با فرکانس منبع تغذیه هماهنگ است، در حالی که در موتورهای جریان مستقیم (DC)، این میدان بهصورت ایستا تولید میشود.
این میدان مغناطیسی بر بخش متحرک یا روتور تأثیر میگذارد. در موتورهای القایی (آسنکرون)، میدان دوار استاتور باعث القای جریان الکتریکی در هادیهای روتور شده و متعاقبا یک میدان مغناطیسی ثانویه ایجاد میکند. در مقابل، در موتورهای سنکرون یا DC، روتور دارای یک میدان مغناطیسی مستقل است که یا توسط آهنرباهای دائمی تأمین میشود و یا از طریق تغذیه جریان مستقیم در سیمپیچهای آن پدید میآید.
بر اساس قوانین بنیادی فیزیک، بهویژه قانون لنز و اصل جذب و دافعه قطبهای همنام و غیرهمنام، تعامل این دو میدان منجر به ایجاد نیروی مکانیکی میشود. این نیرو به صورت گشتاور بر محور (شفت) اعمال شده و باعث چرخش روتور میگردد. در نهایت، این حرکت دورانی از طریق شفت به تجهیزات مصرفکننده مانند پمپها، فنها و نوار نقالهها منتقل شده و فرآیند تبدیل انرژی الکتریکی به کار مکانیکی تکمیل میگردد.
کاربرد و موارد استفاده از الکتروموتور
الکتروموتورها به دلیل بازدهی بالا و تنوع طراحی، در طیف گستردهای از تجهیزات صنعتی و خانگی به کار گرفته میشوند. گستره کاربرد این تجهیزات را میتوان در دستههای زیر طبقهبندی کرد:
تجهیزات خانگی و اداری: تمامی وسایلی که دارای قطعات متحرک یا سیستمهای جابهجایی هوا هستند، از الکتروموتورها بهره میبرند. این موارد شامل ماشینهای لباسشویی، سیستمهای تهویه مطبوع (کولرها و فنها)، جاروبرقیها و تجهیزات آشپزخانه است.
بخش صنعتی و زیرساختی: در صنایع سنگین و نیمهسنگین، الکتروموتورها بهعنوان محرک اصلی پمپهای آب، کمپرسورهای باد، بالابرها، پلههای برقی و خطوط تولید کارخانجات شناخته میشوند.
بیشتر بدانید ⇐ بررسی کاربرد الکتروموتورها در صنایع مختلف
در واقع الکتروموتورها در دنیای مدرن نقش کلیدی در پیشبرد فرآیندهای صنعتی و رفاهی دارند، چرا که وظیفه تبدیل انرژی الکتریکی به حرکت مکانیکی را بر عهده دارند. هیچ فرآیند تولیدی یا خدماتی مدرنی را نمیتوان یافت که به نوعی با یک یا چند الکتروموتور در ارتباط نباشد. در اینجا به مهمترین کاربردهای این تجهیزات میپردازیم:
صنایع تولیدی و خطوط مونتاژ
در کارخانهها، الکتروموتورها وظیفه به حرکت درآوردن نوار نقالهها، بازوهای رباتیک و ماشینآلات بستهبندی را بر عهده دارند. در این بخش، هماهنگی موتور با گیربکس صنعتی بسیار حیاتی است تا سرعت حرکت خط تولید با دقت کنترل شود.
سیستمهای انتقال سیالات (پمپها)
یکی از گستردهترین کاربردهای الکتروموتور، کوپل شدن با انواع پمپهای صنعتی و کشاورزی است. از تأمین آب آشامیدنی شهرها گرفته تا پمپاژ مواد شیمیایی در پالایشگاهها، همگی به قدرت الکتروموتورهای آسنکرون سهفاز وابسته هستند.
تهویه مطبوع و صنایع برودتی
تمام فنهای بزرگ صنعتی، هواسازها، چیلرها و کمپرسورهای یخچالهای صنعتی از الکتروموتورها برای جابجایی هوا یا متراکم کردن گاز مبرد استفاده میکنند. در این کاربردها، بیصدا بودن و راندمان انرژی (گرید مصرف برق) اهمیت دوچندانی پیدا میکند.
تجهیزات جابجایی سنگین (جرثقیل و آسانسور)
بالابرهای ساختمانی، جرثقیلهای سقفی کارخانهها و آسانسورهای برجهای مرتفع همگی از الکتروموتورهای با گشتاور بالا استفاده میکنند. در این سیستمها به طور معمول از الکتروموتورهای دالاندر (دو سرعته) یا موتورهای مجهز به ترمز مغناطیسی استفاده میشود تا ایمنی بار در هنگام توقف تضمین شود.
صنایع دقیق و خودکار (CNC و رباتیک)
در صنایع حساس مانند تراشکاری دقیق، دستگاههای برش لیزر و رباتهای جراحی، از سرو موتورها و استپر موتورها استفاده میشود. این موتورها اجازه میدهند تا قطعات با دقت میکرونی جابجا شوند و فرآیندهای پیچیده به صورت خودکار انجام پذیرد.
لوازم خانگی و تجهیزات کارگاهی
از کوچکترین موتورها در مسواک برقی و سشوار گرفته تا موتورهای قدرتمند در ماشین لباسشویی، کولرهای آبی و ارههای برقی، همگی نشاندهنده نفوذ این تجهیزات در زندگی روزمره هستند. در این بخش، موتورهای یونیورسال و تکفاز بیشترین سهم را دارند.
نکات خرید الکتروموتور
انتخاب نادرست یک الکتروموتور تنها به معنای یک خرید نامناسب نیست، بلکه میتواند به یک مسئله پرهزینه و مخل تولید تبدیل شود. عواقبی چون اتلاف انرژی، کاهش کارایی، خرابی زودرس تجهیزات و حتی توقف کامل خط تولید، از نتایج احتمالی این انتخاب اشتباه هستند. برای پرهیز از این مخاطرات، پیروی از یک راهنمای سیستماتیک در فرآیند انتخاب ضروری است. در ادامه، هفت فاکتور کلیدی که باید پیش از خرید مورد توجه قرار گیرند، به صورت پیوسته و یکپارچه ارائه میشوند.
نخستین و اساسیترین گام، بررسی منبع تغذیه در دسترس است. نوع برق شبکه تعیینکننده دامنه انتخاب شما خواهد بود؛ آیا سیستم شما تکفاز ۲۲۰ ولت است یا سهفاز ۳۸۰ ولت؟ این پاسخ، شما را به سمت موتورهای AC تکفاز یا سهفاز راهنمایی میکند. در صورتی که استفاده از موتورهای DC ضروری باشد، باید هزینه و ملزومات اضافی مانند یکسوساز یا درایو اختصاصی را نیز در نظر بگیرید.
پس از آن، تعیین دقیق قدرت و گشتاور مورد نیاز بار است. توان موتور که بر حسب کیلووات یا اسببخار بیان میشود، باید به طور کامل منطبق بر نیاز دستگاه متصل باشد. انتخاب یک موتور ضعیفتر از حد لازم، منجر به اضافهبار و سوختن زودرس خواهد شد. از طرف دیگر، انتخاب موتوری با توان بسیار بالاتر، علاوه بر هزینه اولیه بیشتر، سبب مصرف انرژی غیرضروری و کاهش بهرهوری کلی سیستم میگردد. محاسبه یا استعلام دقیق گشتاور راهاندازی (برای غلبه بر اینرسی اولیه) و گشتاور کار عادی، از اهمیت بالایی برخوردار است.
سومین معیار، سرعت کاری مورد انتظار است. سرعت خروجی موتور بر حسب دور بر دقیقه باید مشخص شود. آیا کاربرد شما نیاز به سرعت ثابت دارد یا لازم است سرعت در حین کار تغییر کند؟ برای کاربردهای با سرعت ثابت، موتورهای استاندارد AC گزینه مناسبی هستند. اما اگر کنترل سرعت بخشی از فرآیند است، باید گزینههایی مانند موتورهای DC، موتورهای AC همراه با اینورتر (درایو VFD) یا سروو موتورها را بررسی کرد.
چهارمین و اغلب نادیده گرفتهشدهترین عامل، ارزیابی شرایط محیطی محل نصب است. این ارزیابی شامل چند زیرمجموعه حیاتی میشود: دمای محیط کار، میزان رطوبت و گردوغبار (که مستلزم انتخاب موتور با درجه حفاظت IP مناسب، به طور مثال IP55، است)، و وجود مواد اشتعالزا در محیط است.
همچنین، کلاس عایقی موتور (مانند کلاس F یا H) نشاندهنده حداکثر دمای مجاز برای سیمپیچها است و انتخاب کلاس بالاتر، طول عمر موتور را در شرایط کاری سخت تضمین میکند.
در گام پنجم، باید نوع حفاظت بدنه موتور را با توجه به محیط تعیین شده انتخاب نمود. موتورهای TEFC یا به طور کامل بسته با خنککننده فن، رایجترین نوع برای محیطهای صنعتی معمولی هستند. برای محیطهای فوقالعاده آلوده که احتمال گرفتگی فن وجود دارد، نوع TENV یا به طور کامل بسته بدون فن مناسبتر است. نوع ODP یا محفظه باز نیز تنها برای محیطهای داخلی، تمیز و خشک پیشنهاد میشود.
در نهایت، نباید از معیارهای مهم برند و خدمات پس از فروش غافل شد. انتخاب یک سازنده معتبر و یک تامینکننده قابل اعتماد، ضمانتی برای کیفیت محصول، دسترسی به قطعات یدکی در آینده و دریافت پشتیبانی فنی به موقع است. این موضوع به ویژه برای کاهش زمان توقف خط تولید در صورت بروز خرابی، عاملی حیاتی و تعیینکننده محسوب میشود. در نظر گرفتن همزمان این هفت فاکتور، شما را به سمت انتخابی منطقی، اقتصادی و مطمئن راهنمایی خواهد کرد.
بررسی برترین برندهای الکتروموتور (ایرانی و خارجی)
انتخاب یک برند معتبر الکتروموتور تضمین کننده دوام، بازدهی انرژی و عملکرد پایدار در خط تولید یا سیستم شماست. با توجه به تنوع زیاد در بازار ایران، شناخت ویژگیهای کلیدی برندهای داخلی و خارجی برای تصمیمگیری هوشمندانه ضروری است.
برندهای ایرانی
در بازار ایران، برندهای داخلی با بهرهگیری از دانش فنی روز و شناخت دقیق نیاز صنایع بومی، جایگاه ویژهای کسب کردهاند. از قدیمیترین و معتبرترین تولیدکنندگان داخلی میتوان به شرکتهایی نظیر موتوژن و جمکو اشاره کرد. محصولات این برندها در انواع بدنههای آلومینیومی و چدنی تولید شده و به دلیل دسترسی آسان به خدمات پس از فروش و قیمت رقابتی، انتخابی ایدهآل برای مصارف صنعتی و خانگی در سراسر کشور محسوب میشوند.
برند های خارجی
در حوزه برندهای بینالمللی، شرکتهای پیشرو با استفاده از فناوریهای نوین، الکتروموتورهایی با بالاترین راندمان و طول عمر خیرهکننده عرضه میکنند. برندهای اروپایی نظیر زیمنس (Siemens) آلمان و ABB سوئیس-ایتالیا در کنار برندهای قدرتمندی همچون وگ (WEG) برزیل، استانداردهای جهانی این صنعت را تعیین میکنند. این محصولات به دلیل دقت ساخت بسیار بالا و پایداری در شرایط کاری دشوار، در پروژههای حساس زیرساختی و صنایع سنگین کاربرد گستردهای دارند.
برندهای خارجی (ترکیهای و چینی)
در دسته برندهای خارجی، محصولات ترکیهای و چینی سهم قابل توجهی از بازار را به خود اختصاص دادهاند. برندهای ترکیهای مانند ایلماز (Yılmaz) و گاماک (Gamak) اغلب به عنوان نقطه تعادل معقولی بین کیفیت و قیمت شناخته میشوند. این موتورها که با استانداردهای اروپایی (مانند IEC) مطابقت دارند، برای بسیاری از صنایع سبک و نیمهسنگین و کاربریهای عمومی گزینهای محبوب و قابل اعتماد محسوب میشوند.
از سوی دیگر، برندهای الکتروموتور چینی مانند گوانگلو (Wanhang) و جلیم (Jielem) با قیمتهای مقرونبهصرفهتر و تنوع مدل بسیار بالا در بازار حاضرند. این موتورها اغلب برای کاربردهای عمومی و غیرحساس که اولویت اصلی کاهش هزینه اولیه است، مورد توجه قرار میگیرند. با این حال، هنگام انتخاب محصولات چینی، توجه به اعتبار تامینکننده و دریافت گارانتی معتبر از اهمیت ویژهای برخوردار است، زیرا تنوع کیفیت در این بخش از بازار میتواند بسیار گسترده باشد.
| برندهای ایرانی | ||
| الکتروموتور موتوژن | الکتروموتور الکتروژن | الکتروموتور جمکو |
| القایی تک فاز، القایی سه فاز، ضد انفجار، توان بالا (تا 1 مگاوات) و مشعلی | القایی تک فاز، القایی سه فاز، خنک کننده، داکت اسپلیت و مشعلی | القایی سه فاز، ضد انفجار، سفارشی |
| برندهای خارجی | ||||
| الکتروموتور ABB (فنلاند) | الکتروموتور زیمنس (آلمان) | الکتروموتور وم WEM (آلمان) | الکتروموتور گوانگلو (چینی) | الکتروموتور ایمپکس (چینی) |
| القایی تک فاز، القایی سه فاز، ضد انفجار، دریایی، دالاندر | القایی تک فاز، القایی سه فاز، ضد انفجار، دریایی، دالاندر، ولتاژ پایین، ولتاژ بالا، توان بالا (تا 100 مگاوات) | القایی سه فاز، ضد انفجار، دالاندر، ولتاژ پایین، ولتاژ بالا | القایی تک فاز، القایی سه فاز | القایی تک فاز، القایی سه فاز، مدل های خاص و سفارشی |
بیشتر بدانید ⇐ موتوژن بهتر است یا الکتروژن
تحلیل نهایی برای انتخاب بهینه انواع الکتروموتور
انتخاب نهایی یک الکتروموتور همواره حاصل موازنهای دقیق بین نیازهای فنی، محدودیتهای بودجه و شرایط عملیاتی خاص هر پروژه است. برای تصمیمگیری آگاهانه، مقایسه نقاط قوت و ملاحظات اصلی هر دسته از برندها میتواند راهگشا باشد.
الکتروموتورهای ساخت ایران، با برندهایی شناخته شده مانند موتوژن، الکتروژن و جمکو، از مزایای قابل توجهی در بازار داخلی برخوردارند. قیمت مناسبتر نسبت به نمونههای خارجی همرده، همراه با دسترسی سریع و آسان به شبکه گسترده خدمات پس از فروش و قطعات یدکی، از اصلیترین نقاط قوت این محصولات محسوب میشود. پشتیبانی گارانتی معتبر و طولانیمدت (مانند گارانتی ۱۸ ماهه الکتروژن) نیز بر اطمینان خاطر خریدار میافزاید. ملاحظه اصلی در این بخش، محدودیت نسبی در تنوع مدلهای پیشرفته یا تخصصی برای برخی شرایط عملیاتی بسیار خاص است.
در مقابل، الکتروموتورهای برتر اروپایی مانند زیمنس آلمان یا WEG برزیل، نماد فناوری و قابلیت اطمینان بالا هستند. نقاط قوت این دسته، حول محور راندمان انرژی عالی، دوام استثنایی در چرخههای کاری سنگین و پیوسته، و بهرهمندی از آخرین استانداردهای جهانی میچرخد. این موتورها برای کاربریهای حیاتی و شرایط عملیاتی سخت که توقف ناپذیری و بازدهی حرف اول را میزند، گزینهای ایدهآل هستند. از سوی دیگرهزینه سرمایهگذاری اولیه و همچنین هزینه تعمیر و نگهداری به طور قابل توجهی بالاتر است و تهیه برخی قطعات یدکی ممکن است نیازمند زمان بیشتری باشد.
دسته سوم که شامل برندهای ترکیهای مانند ایلماز و چینی مانند گوانگلو میشود، اغلب با قیمت بسیار رقابتی و تنوع فوقالعاده بالا در بازار وجود دارند. این ویژگیها آنها را به گزینهای ایده آل برای پروژههای با بودجه محدود یا کاربردهای عمومی تبدیل میکند. با این حال، اصلیترین ملاحظه و چالش در این بخش، ناهمگونی کیفیت است که میتواند هم بین برندهای مختلف و هم بین مدلهای یک برند واحد مشاهده شود. این امر اهمیت خرید از یک واردکننده یا تامینکننده معتبر را دوچندان میکند، زیرا پشتیبانی فنی و تضمین کیفیت در اینجا نقش تعیینکنندهای در موفقیت پروژه خواهد داشت.
در نتیجه، هیچ گزینهای به طور حتم برتر نیست؛ بلکه هر کدام پاسخگوی بخشی از نیازهای متنوع بازار هستند. پروژهای که اولویت آن حداقل کردن زمان توقف و داشتن پشتیبانی فوری است، به احتمال زیاد به سمت تولید داخلی گرایش پیدا میکند. پروژهای که راندمان انرژی و کارکرد مداوم در شرایط سخت، توجیه اقتصادی بلندمدت دارد، سرمایهگذاری روی برندهای مطرح اروپایی را انتخاب میکند. در نهایت، برای کاربریهای عمومی و کمفشار با بودجه محدود، برندهای ترکیهای و چینی با شرط انتخاب آگاهانه فروشنده میتوانند گزینه مناسبی باشند.
سخن پایانی
برای مصارف عمومی، کارگاههای کوچک و متوسط، و پروژههای با حساسیت هزینه، برندهای ایرانی مانند موتوژن یا الکتروژن، به دلیل ترکیب قیمت مناسب و خدمات خوب، انتخاب بسیار منطقی و مقرونبهصرفه هستند.
برای صنایع سنگین، پیوستهکار (۲۴ ساعته) یا محیطهای با شرایط عملیاتی بسیار دشوار (گرما، گردوغبار، مواد شیمیایی)، سرمایهگذاری روی برندهای اروپایی مانند زیمنس یا WEG میتواند به دلیل راندمان بالا و کاهش هزینههای خرابی و تعمیرات در بلندمدت، توجیه اقتصادی داشته باشد. در هر صورت، خرید از فروشگاهها و تأمینکنندگان معتبر که گارانتی و خدمات پس از فروش ارائه میدهند، مهمترین قدم برای اطمینان از اصالت کالا و پشتیبانی آینده است.
سوالات متداول
تفاوت اصلی استاتور و روتور چیست؟
استاتور بخش ثابت و مسئول تولید میدان مغناطیسی اولیه است. روتور بخش متحرکی است که تحت تأثیر این میدان به چرخش درآمده و انرژی مکانیکی تولید میکند. در واقع، استاتور محرک و روتور متحرک است.
مهمترین عاملی که باعث خرابی زودرس یک الکتروموتور میشود چیست؟
اضافه بار (Overload) و گرمایش بیش از حد شایعترین دلایل هستند. این گرمایش میتواند ناشی از جریان اضافه، کارکرد موتور در ولتاژ نامناسب (بالاتر یا پایینتر از حد مجاز)، خنککنندگی ناکافی (ماندن گردوغبار روی بدنه یا خرابی فن)، یا تناوب روشن-خاموش شدن زیاد باشد. نصب صحیح و رعایت شرایط محیطی ذکر شده در کاتالوگ موتور، کلید پیشگیری از این مشکلات است.
مهمترین عامل در خنککاری یک الکتروموتور معمولی چیست؟
در اکثر الکتروموتورهای استاندارد (TEFC)، پروانه خنککننده که بر روی شفت نصب شده، حیاتیترین نقش را ایفا میکند. این فن با چرخش موتور، هوا را از روی پرههای خارجی بدنه عبور داده و حرارت را دفع میکند. تمیز بودن مسیر جریان هوا و عاری بودن فن از گرد و غبار برای عملکرد صحیح این سیستم ضروری است.
چرا در موتورهای DC از جاروبک و کموتاتور استفاده میشود؟
از آنجا که روتور در موتورهای DC باید جریان الکتریکی دریافت کند، اما خود در حال چرخش است، نیاز به یک اتصال الکتریکی متحرک دارد. جاروبکها و کموتاتور این وظیفه را انجام میدهند. کموتاتور روی شفت میچرخد و جاروبکهای ثابت، جریان را به آن منتقل میکنند. این مکانیزم همچنین جهت جریان در روتور را در لحظه مناسب معکوس میکند تا چرخش ادامه یابد.
پرکاربردترین نوع الکتروموتور در صنعت کدام است؟
الکتروموتورهای آسنکرون (القایی) سهفاز به دلیل سادگی، استحکام، هزینه به نسبت پایین و اتصال مستقیم به شبکه صنعتی، پرکاربردترین نوع هستند.
