کلید بالابر ساختمانی پویان اصفهان

ساختار و نحوه عملکرد کلید بالابر سه‌حالته پویان اصفهان

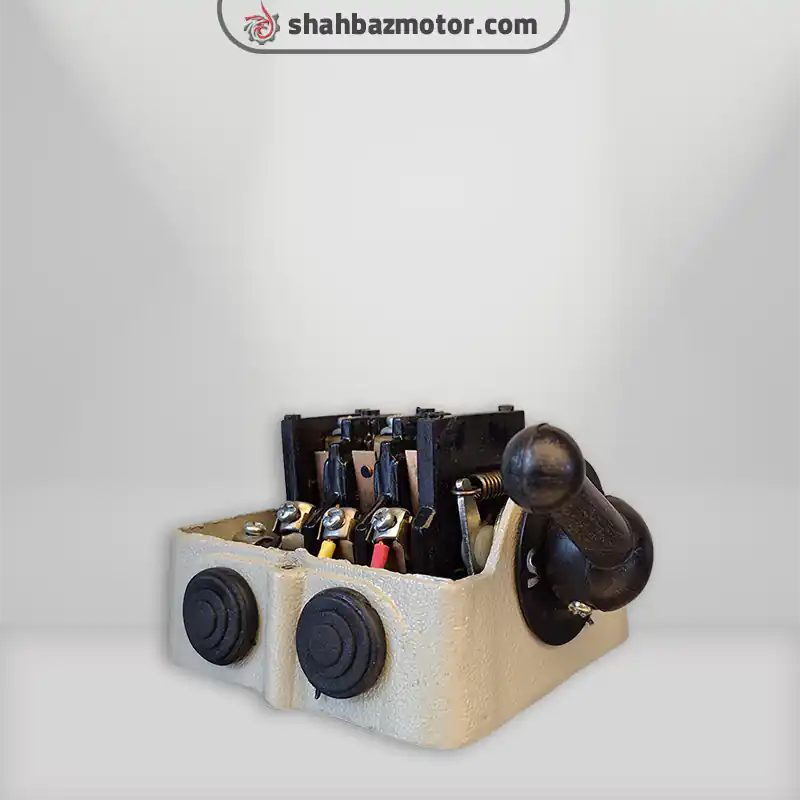

کلید بالابر پویان اصفهان از نوع گردان سه‌حالته است. در داخل این کلید، کنتاکت‌هایی قرار دارد که با چرخاندن دستگیره، آرایش اتصال آن‌ها تغییر می‌کند. با تغییر این اتصال داخلی، جهت چرخش موتور تغییر می‌کند.

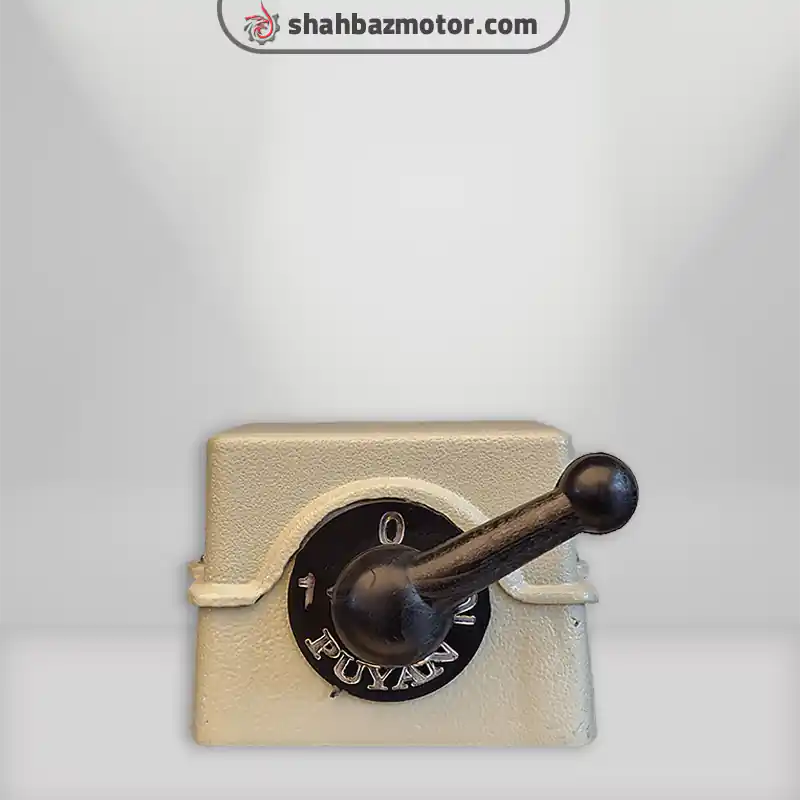

این کلید سه وضعیت کاری مشخص دارد که معمولا با اعداد 0 ، 1 و 2 روی بدنه مشخص شده‌اند:

• حالت 0 (توقف/ OFF): برق موتور به‌طور کامل قطع می‌شود و بالابر متوقف می‌شود.
• حالت 1 (بالا / UP): موتور در جهت بالا می‌چرخد و بار به سمت بالا حرکت می‌کند.
• حالت 2 (پایین DOWN): جهت چرخش موتور تغییر می‌کند و بار به سمت پایین حرکت می‌کند.

از آنجا که موتور بالابر یک بار القایی است، هنگام قطع و وصل مدار، قوس الکتریکی (جرقه) ایجاد می‌شود. اگر کیفیت کنتاکت‌های داخلی مناسب نباشد، این قوس‌ها در طول زمان باعث سوختگی تیغه‌ها و کاهش عمر کلید می‌شود. به همین دلیل کیفیت ساخت داخلی کلید اهمیت زیادی دارد.

نحوه تغییر جهت در موتورهای سه‌فاز و تک‌فاز

روش تغییر جهت موتور به نوع برق آن بستگی دارد.

• در موتورهای سه‌فاز 380 تا 400 ولت، جهت چرخش با جابه‌جایی دو فاز تغییر می‌کند. این موضوع بر اساس اصل توالی فاز در موتورهای القایی است. کلید تغییر جهت این جابه‌جایی را به‌صورت مکانیکی انجام می‌دهد.
• در موتورهای تک‌فاز 220 تا 240 ولت، تغییر جهت فقط در موتورهایی امکان‌پذیر است که سیم‌پیچ کمکی آن‌ها به‌صورت جداگانه در دسترس باشد. در این حالت با تغییر اتصال سیم‌پیچ کمکی نسبت به سیم‌پیچ اصلی، جهت چرخش موتور تغییر می‌کند.

توجه داشته باشید که همه موتورهای تک‌فاز قابلیت تغییر جهت ندارند. بنابراین قبل از نصب کلید، باید از امکان راستگرد و چپگرد بودن موتور اطمینان حاصل شود.

مشخصات فنی کلید بالابر پویان اصفهان

کلید بالابر پویان اصفهان در شهباز موتور در دو مدل 20 آمپر و 30 آمپر عرضه می‌شود. این کلیدها برای استفاده در سیستم‌های تک‌فاز 220–240 ولت و سه‌فاز 380–400 ولت طراحی شده‌اند و با بالابرهای ساختمانی رایج بازار ایران سازگار هستند.

در انتخاب کلید بالابر، مهم‌ترین معیار، جریان درج‌شده روی پلاک موتور است؛ نه صرفا توان موتور (اسب بخار). ممکن است دو موتور با توان یکسان، جریان نامی متفاوتی داشته باشند. بنابراین همیشه باید انتخاب آمپراژ کلید بر اساس جریان واقعی موتور انجام شود.

اهمیت جریان راه‌اندازی در انتخاب کلید بالابر

موتورهای القایی هنگام راه‌اندازی، برای مدت کوتاهی جریان بیشتری نسبت به حالت عادی مصرف می‌کنند. به این جریان، جریان راه‌اندازی گفته می‌شود. هرچند این جریان لحظه‌ای است، اما فشار الکتریکی بیشتری به کنتاکت‌های کلید وارد می‌کند.

اگر کلید دقیقا برابر با جریان نامی موتور انتخاب شود، در طول زمان ممکن است مشکلات زیر ایجاد شود:

• داغ شدن محل اتصال داخلی
• کاهش کیفیت تماس کنتاکت‌ها
• جوش خوردن تیغه‌ها
• کاهش عمر مفید کلید

به همین دلیل انتخاب کلید با ظرفیت مناسب و با در نظر گرفتن حاشیه اطمینان منطقی نسبت به جریان موتور، یک تصمیم فنی و اصولی است.

استاندارد و رده کاری کلید بالابر

کلیدهای قطع و وصل فشار ضعیف معمولا بر اساس استاندارد بین‌المللی IEC 60947-3  طبقه‌بندی می‌شوند. این استاندارد مشخص می‌کند که کلید در چه شرایطی و برای چه نوع باری قابل استفاده است.

از آنجا که موتور بالابر یک بار القایی است، کلید مورد استفاده باید برای کاربرد موتوری مناسب باشد. استفاده از کلید نامناسب برای بارهای القایی می‌تواند باعث کاهش عمر تجهیز شود.

کلید بالابر و الزامات استفاده از تجهیزات حفاظتی مکمل

کلید بالابر فقط برای قطع و وصل و تغییر جهت موتور استفاده می‌شود و نقش حفاظتی ندارد. این کلید در برابر موارد زیر محافظت ایجاد نمی‌کند:

• اضافه‌بار
• اتصال کوتاه
• افزایش دمای موتور

بنابراین، برای حفاظت از موتور باید از تجهیزات جداگانه مانند بی‌متال (رله حرارتی)، کلید حرارتی موتور (MPCB) و حفاظت اتصال کوتاه مناسب در تابلو برق استفاده شود. استفاده نکردن از تجهیزات حفاظتی می‌تواند باعث سوختن موتور و خسارت جدی شود.

مزایای کلید بالابر پویان اصفهان

در بازار، کلیدهای بالابر مختلفی با کیفیت‌های متفاوت وجود دارد و تفاوت یک برند معتبر با نمونه‌های متفرقه معمولا در کیفیت ساخت، دوام و عملکرد در شرایط واقعی کارگاهی مشخص می‌شود. به‌عنوان مثال، برند پویان اصفهان به‌عنوان یکی از تولیدکنندگان شناخته‌شده تجهیزات برقی ساختمانی، محصولی ارائه می‌دهد که در بسیاری از پروژه‌های عمرانی مورد استفاده قرار گرفته است.

کلید بالابر پویان اصفهان دارای مزایای زیر است:

• سازگاری کامل با بالابرهای رایج 250 کیلویی تک‌فاز و 300 کیلویی سه‌فاز
• کیفیت مناسب کنتاکت‌های داخلی برای کار متناوب موتوری
• بدنه عایق مقاوم در برابر شرایط محیط ساختمانی
• تولید داخل و در دسترس بودن قطعه در بازار
• کیفیت یکنواخت‌تر در مقایسه با برخی نمونه‌های فاقد مشخصات فنی شفاف در بازار

تفاوت کلید دستی و مدار کنتاکتوری در بالابر

در بالابرهای ساختمانی معمولی که به‌صورت مقطعی و با تعداد استارت محدود کار می‌کنند، استفاده از کلید دستی سه‌حالته یک راهکار ساده، اقتصادی و رایج است.

اما اگر بالابر در شرایطی کار کند که دفعات روشن و خاموش شدن زیاد باشد یا مدت‌زمان کارکرد آن طولانی و نزدیک به دائم باشد، استفاده از مدار کنتاکتوری گزینه مناسب‌تری است. در این حالت، فشار الکتریکی از روی کلید دستی برداشته می‌شود و سیستم از نظر دوام، ایمنی و طول عمر تجهیزات عملکرد بهتری خواهد داشت.

نکات مهم پیش از خرید کلید بالابر پویان اصفهان

انتخاب کلید بالابر نباید صرفا بر اساس ظاهر یا توان اسمی موتور انجام شود. برای جلوگیری از داغ شدن کلید، کاهش عمر تجهیزات یا ایجاد اختلال در عملکرد بالابر، لازم است قبل از خرید چند مورد فنی به‌دقت بررسی شود از جمله:

• نوع تغذیه موتور (تک‌فاز یا سه‌فاز): ساختار داخلی کلید باید متناسب با نوع برق موتور باشد. استفاده از کلید نامتناسب می‌تواند باعث عملکرد نادرست یا آسیب به موتور شود.
• جریان نامی درج‌شده روی پلاک موتور: مهم‌ترین معیار انتخاب کلید، جریان واقعی موتور است، نه فقط توان آن. آمپراژ کلید باید با جریان درج شده روی پلاک موتور متناسب باشد.
• شرایط کاری پروژه: اگر بالابر به‌صورت متناوب کار می‌کند یا دفعات استارت محدود است، انتخاب کلید دستی مناسب است. اما در صورت کار سنگین یا استارت‌های زیاد، ظرفیت کلید باید با دقت بیشتری انتخاب شود.
• وجود سیستم حفاظتی مناسب در تابلو برق: کلید بالابر نقش حفاظتی ندارد. بنابراین وجود تجهیزاتی مانند بی‌متال یا کلید حرارتی برای محافظت از موتور ضروری است.
• کیفیت سیم‌کشی و انتخاب سطح مقطع کابل مناسب: استفاده از کابل نامناسب یا اتصالات غیرمحکم می‌تواند باعث افزایش دما، افت ولتاژ و کاهش عمر کلید شود.

بررسی دقیق این موارد پیش از خرید، از بروز مشکلات فنی، توقف کار در پروژه و هزینه‌های تعمیرات در آینده جلوگیری می‌کند و باعث می‌شود سیستم بالابر با ایمنی و اطمینان بیشتری کار کند.

جمع‌بندی

کلید بالابر پویان اصفهان یک کلید تغییر جهت سه‌حالته برای کنترل دستی حرکت موتور بالابر است که در شهباز موتور در مدل‌های 20 و 30 آمپر عرضه می‌شود. این کلید برای سیستم‌های تک‌فاز و سه‌فاز طراحی شده و با بالابرهای ساختمانی رایج بازار ایران سازگار است.

انتخاب صحیح آمپراژ بر اساس جریان واقعی موتور، نصب اصولی و استفاده از تجهیزات حفاظتی مستقل، سه عامل اصلی برای عملکرد ایمن و طول عمر مناسب این محصول هستند.

در صورتی که برای انتخاب مدل مناسب کلید بالابر یا تطابق آن با موتور خود نیاز به راهنمایی دارید، کارشناسان فنی شهباز موتور آماده‌اند تا بر اساس جریان موتور، نوع تغذیه و شرایط کاری پروژه، گزینه‌ای دقیق، ایمن و متناسب با نیاز شما پیشنهاد دهند.

همچنین می‌توانید برای خرید سایر تجهیزات بالابر از جمله موتور بالابر و گیربکس بالابر، به‌صورت مستقیم از طریق سایت شهباز موتور ثبت سفارش کنید و از مشاوره تخصصی پیش از خرید بهره‌مند شوید.
