اجزای تشکیل دهنده الکتروموتور
الکتروموتور یکی از مهمترین و پرکاربردترین تجهیزات صنعتی است که نقش حیاتی در ایجاد حرکت و انتقال نیرو در ماشینآلات ایفا میکند. این دستگاه الکتریکی با استفاده از اصول الکترومغناطیس، انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده و در نتیجه باعث چرخش و حرکت قطعات مختلف تجهیزات صنعتی میشود. از الکتروموتورها در صنایع گوناگون از جمله خودروسازی، پتروشیمی، تولید، معدن و حتی لوازم خانگی استفاده میشود. مهمترین اجزای الکتروموتور شامل چرخدندهها، سیمپیچی، اتصالات و مقاومتها میباشند.
وظیفه اصلی الکتروموتور، تبدیل انرژی الکتریکی به انرژی مکانیکی است. در این فرایند، جریان برق وارد سیمپیچهای داخل موتور میشود و با ایجاد میدان مغناطیسی، نیروی چرخشی یا گشتاور تولید میکند. این گشتاور، محور خروجی موتور یا شافت را به حرکت درمیآورد و انرژی مکانیکی مورد نیاز دستگاه را فراهم میسازد.
تفاوت اصلی میان الکتروموتور و دینام (ژنراتور) در نوع ورودی و خروجی انرژی آنهاست. دینام با دریافت انرژی مکانیکی، برق تولید میکند؛ اما الکتروموتور برعکس، با دریافت انرژی الکتریکی، حرکت مکانیکی ایجاد میکند.
الکتروموتورها از نظر نوع جریان الکتریکی به دو دسته کلی تقسیم میشوند:
الکتروموتورهای جریان مستقیم (DC) : این موتورها با برق مستقیم مانند باتری کار میکنند و معمولا در کاربردهایی که نیاز به کنترل دقیق سرعت و گشتاور دارند، استفاده میشوند.
الکتروموتورهای جریان متناوب (AC) : این نوع موتور با برق شهری کار کرده و در صنایع بزرگ و دستگاههای خانگی بیشترین کاربرد را دارد.
بیشتر بدانید ⇐ آشنایی کامل با انواع موتورهای الکتریکی
زمانی که برق وارد سیمپیچهای استاتور میشود، یک میدان مغناطیسی متغیر ایجاد میگردد. این میدان بر روتور اثر گذاشته و باعث چرخش آن میشود. چرخش روتور از طریق شافت به بخشهای مختلف دستگاه منتقل شده و در نتیجه، انرژی الکتریکی به حرکت مکانیکی تبدیل میشود. این فرآیند پایه و اساس عملکرد تمام الکتروموتورها، از سادهترین تا پیشرفتهترین نوع آنها است.
اجزای الکتروموتور
الکتروموتور از چند بخش اصلی تشکیل شده که هرکدام نقش مهمی در عملکرد آن دارند. اجزای اصلی شامل روتور، استاتور، شافت، پروانه و بلبرینگها هستند. هماهنگی این قطعات باعث میشود موتور بتواند انرژی برق را به حرکت مکانیکی تبدیل کند. در تصویر زیر میتوانید محل قرارگیری هر بخش را مشاهده کنید.
اجزا یا قطعات داخلی الکتروموتور
قطعات مهمی که در تمامی الکتروموتورها از جمله الکتروموتور تکفاز و الکتروموتور سه فاز به کار می روند به شرح زیر است:
روتور | مهمترین قسمت متحرک الکتروموتور
روتور بخش متحرک و یکی از اصلیترین اجزای الکتروموتور است که نقش مهمی در تبدیل انرژی الکتریکی به انرژی مکانیکی دارد. وظیفه اصلی روتور تولید نیروی مکانیکی لازم برای چرخاندن شافت موتور است. این قطعه درون میدان مغناطیسی ایجادشده توسط استاتور قرار دارد و بر اثر برهمکنش میان جریان الکتریکی و میدان مغناطیسی به چرخش درمیآید. هسته روتور از چندین ورقه نازک فلزی بهنام لمینت تشکیل شده که بهصورت استوانهای رویهم قرار گرفتهاند تا تلفات جریانهای گردابی کاهش یابد و راندمان موتور افزایش پیدا کند.
روتورها معمولا در دو نوع اصلی ساخته میشوند:
- روتور قفسسنجابی
- روتور سیمپیچیشده
در روتورهای قفسسنجابی، میلههای رسانا در شیارهای هسته قرار گرفته و دو سر آنها با حلقههای فلزی به هم متصل میشود. این ساختار بهدلیل سادگی، دوام بالا و هزینه کم، پرکاربردترین نوع روتور در موتورهای القایی سهفاز است. در مقابل، روتورهای سیمپیچیشده دارای سیمپیچهایی درون شیارها هستند که معمولا در موتورهای سنکرون و سهفاز استفاده میشوند و امکان کنترل دقیقتر گشتاور را فراهم میکنند.
در انتهای روتور معمولا یک فن نصب میشود تا با ایجاد جریان هوا از داغشدن موتور جلوگیری کند و به افزایش طول عمر و کارایی آن کمک نماید. طراحی و ساخت دقیق روتور تأثیر مستقیمی بر سرعت، گشتاور و بازده نهایی الکتروموتور دارد و به همین دلیل یکی از کلیدیترین بخشهای هر موتور الکتریکی سهفاز محسوب میشود.
بیشتر بدانید ⇐ روتور چیست؟
استاتور | هسته ی میدان مغناطیسی الکتروموتور
استاتور بخش ثابت الکتروموتور است و نقش حیاتی در ایجاد میدان مغناطیسی دارد. این قطعه از مجموعهای سیمپیچ یا آهنرباهای ثابت تشکیل شده و روتور را در بر میگیرد. هسته استاتور از ورقههای نازک فلزی به نام لمینت ساخته شده که روی هم قرار گرفتهاند و با کاهش تلفات ناشی از جریانهای گردابی، راندمان موتور را افزایش میدهند. سیمپیچهای استاتور طوری طراحی شدهاند که هنگام عبور جریان الکتریکی، میدان مغناطیسی دوار ایجاد شود. در موتورهای سهفاز، سیمپیچها 120 درجه از یکدیگر فاصله دارند تا میدان مغناطیسی چرخنده شکل بگیرد و حرکت روتور با کارایی بالا انجام شود. تعداد و آرایش سیمپیچها بر ویژگیهایی مانند سرعت، گشتاور و توان خروجی موتور تأثیر مستقیم دارد. استاتور به عنوان منبع اصلی میدان مغناطیسی، حرکت چرخشی روتور را آغاز و حفظ میکند و نقش کلیدی در عملکرد روان و کارآمد موتور ایفا میکند.
بیشتر بدانید ⇐ بررسی استاتور و نحوه عملکرد آن در موتور
سیمپیچی | رگهای قطب مغناطیسی
سیمپیچی یکی از اجزای کلیدی الکتروموتور است که نقش مهمی در تولید میدانمغناطیسی و ایجاد گشتاور دارد. سیمها معمولا به رنگ نارنجی هستند و دور یک هسته مغناطیسی پیچیده میشوند تا با عبور جریان الکتریکی قطبهای مغناطیسی تشکیل دهند. این قطبها باعث حرکت روتور و تبدیل انرژی الکتریکی به مکانیکی میشوند. سیمپیچها میتوانند از سیمهای نازک مسی یا رسانای ضخیمتر مانند میلهها یا ورقهای فلزی از جنس مس یا آلومینیوم ساخته شوند و به وسیله القای الکترومغناطیسی تغذیه شوند.
از نظر طراحی، سیمپیچیها به دو نوع اصلی قطب برجسته و قطب غیر برجسته تقسیم میشوند. در نوع قطب برجسته، قطبها بهصورت فیزیکی از سطح هسته مغناطیسی بیرون آمدهاند، در حالی که در نوع غیر برجسته، قطبها همسطح هسته قرار دارند. این تفاوت در طراحی سیمپیچیها بر عملکرد و بازده موتور تاثیر مستقیم دارد و هماهنگی آن با هسته استاتور و روتور برای کارایی بهینه موتور ضروری است.

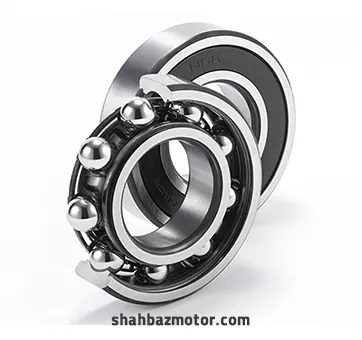

بلبرینگ | کاهنده اصطکاک
بلبرینگ یکی از اجزای ضروری الکتروموتور است که وظیفه کاهش اصطکاک و پشتیبانی از شافت روتور را بر عهده دارد. این قطعه درون محفظه موتور قرار میگیرد و شافت موتور از میان آن عبور میکند تا به قسمتهای بیرونی که بار اعمال میشود هدایت شود. بلبرینگ باعث میشود روتور بتواند به آرامی و با کمترین مقاومت بچرخد و در نتیجه طول عمر موتور افزایش یابد و بازده آن بهبود پیدا کند. بلبرینگها معمولا از فلزات مقاوم ساخته میشوند و قادر به تحمل بارهای مختلف و شرایط کاری متفاوت هستند.
دو نوع اصلی بلبرینگ در الکتروموتورها استفاده میشود:
- بلبرینگ با ساچمه (ball bearing)
- بلبرینگ بوشی (sleeve bearing)
در بلبرینگ ساچمهای، گویهای فلزی کوچک در داخل یک محفظه حرکت میکنند و اصطکاک را کاهش میدهند. این نوع بلبرینگ دوام بالا، راندمان بهتر و نیاز کم به نگهداری دارد. بلبرینگ بوشی شامل یک آستین یا بوش استوانهای است که معمولا از مواد کم اصطکاک مانند برنز یا برنج ساخته شده و برای موتورهای کوچک یا بار سبک کاربرد دارد.
برخی موتورها ممکن است از بلبرینگهای تخصصی مانند بلبرینگ کف گرد استفاده کنند که نیروی محوری وارد شده به شافت را کنترل میکند. روغنکاری و نگهداری مناسب بلبرینگها برای عملکرد روان و افزایش طول عمر موتور اهمیت زیادی دارد. در مجموع، بلبرینگها نقش کلیدی در اطمینان از چرخش صاف و کارآمد روتور و حفظ عملکرد بهینه الکتروموتور دارند.
بیشتر بدانید ⇐ بلبرینگ چیست
شکاف بین روتور و استاتور
بین روتور و استاتور الکتروموتور یک شکاف هوا وجود دارد که نقش مهمی در عملکرد موتور دارد. این شکاف فضای خالی بین دو بخش است و میدان مغناطیسی ایجاد شده توسط استاتور از طریق آن به روتور منتقل می شود و باعث حرکت روتور می گردد. اندازه این شکاف بسیار مهم است؛ اگر شکاف زیاد باشد جریان مغناطیسی کاهش می یابد و کارایی موتور پایین می آید و تلفات انرژی افزایش پیدا می کند. از طرف دیگر اگر شکاف خیلی کوچک باشد ممکن است اصطکاک، حرارت زیاد و سروصدا ایجاد شود. بنابراین تنظیم دقیق این شکاف برای عملکرد روان و بهینه موتور ضروری است.

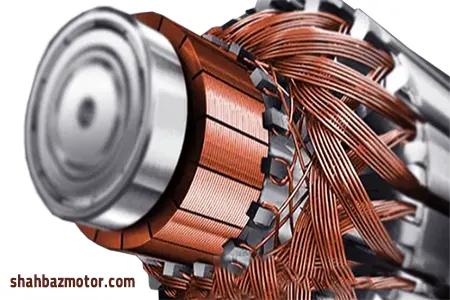

کموتاتور
کموتاتور بخش مهمی از الکتروموتور است که در موتورهای DC و برخی ازموتورهایAC برای تغییر جهت جریان بهکار میرود. این قطعه از حلقههای لغزشی روی شفت عایقشده تشکیل شده و جریان آرمیچر از طریق برسهای ثابت به آن منتقل میشود. با چرخش روتور، کموتاتور جریان را به سیمپیچهای مناسب هدایت کرده و حرکت روتور را ممکن میکند. طراحی متعادل کموتاتور باعث کاهش سایش برسها و انتقال روان جریان میشود. در موتورهای مدرن AC، کموتاتور حذف شده و کنترل جریان با سیستم الکترونیکی انجام میشود.
براشها
براشها از اجزای مهم الکتروموتور هستند که جریان برق را از منبع تغذیه به کموتاتور منتقل میکنند. این قطعات معمولا از گرافیت یا کربن ساخته میشوند و به دلیل تماس مداوم با کموتاتور به مرور فرسوده شده و نیاز به تعویض دارند. براشها اتصال بین سیمپیچها و کموتاتور را برقرار میکنند تا آرمیچر بهدرستی بچرخد و موتور عملکرد مناسب داشته باشد. تعویض بهموقع آنها برای حفظ کارایی موتور ضروری است.

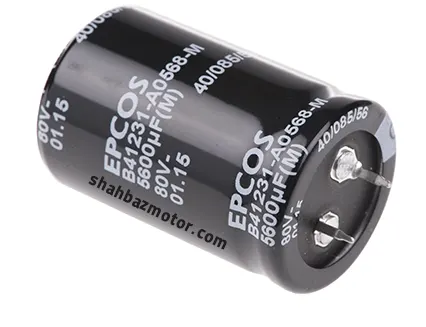

خازن
خازنها در الکتروموتورهای تکفاز AC بهکار میروند تا گشتاور لازم برای راهاندازی و عملکرد موتور تأمین شود و ضریب قدرت موتور افزایش یابد. این قطعه به موتور کمک میکند تا روانتر کار کند و توان کافی برای شروع حرکت داشته باشد. موتورهای سهفاز یا DC نیازی به خازن ندارند زیرا جریان آنها ثابت است و نیازی به تقویت گشتاور اولیه نیست.
اجزای خارجی الکتروموتورها
الکتروموتورها علاوه بر اجزای داخلی، قطعات خارجی هم دارند که در کارایی آنها مهم هستند. پروانهها موتور را خنک میکنند، شفت نیرو را منتقل میکند و بدنه و فریم خروجی از قطعات داخلی محافظت میکنند. این قطعات با دقت طراحی شدهاند تا موتور روان کار کند و عمر طولانی داشته باشد.
مهمترین قطعات خارجی که در الکتروموتورها به کار می روند به شرح زیر است:

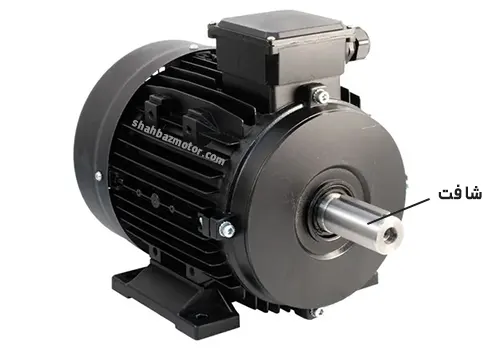

شفت
شفت قطعهای فلزی و محوری در الکتروموتور است که وظیفه انتقال نیرو و گشتاور از روتور به دستگاههای متصل به موتور را برعهده دارد. این قطعه در برابر نیروهای کششی، خمشی و پیچشی مقاومت میکند و بهطور معمول از فولاد ساخته میشود. شفتها با دقت بالا توسط دستگاههای CNC ماشینکاری شده و ابعاد نهایی آنها با استانداردهای دقیق تعیین میشود تا حرکت روان بلبرینگها و عملکرد صحیح موتور تضمین شود. شفت ستون اصلی انتقال انرژی مکانیکی است و هرگونه خطا در ساخت یا نصب آن میتواند عملکرد موتور را مختل کند.

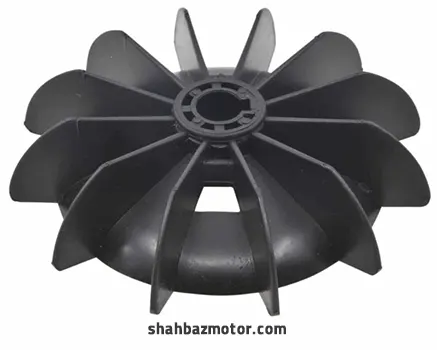

پروانه
پروانهها در الکتروموتورها برای خنککردن موتور و جلوگیری از داغ شدن آن بهکار میروند. این قطعات معمولا از پلیآمید مقاوم ساخته شده و بر روی شفت موتور نصب میشوند. هنگام چرخش، پروانه جریان هوا را از عقب موتور به جلو هدایت کرده و آن را بر روی بدنه موتور میدمد تا حرارت اضافی دفع شود. در الکتروموتورهای با فریم آلومینیومی، جعبه ترمینال بهصورت یکپارچه با فریم ساخته میشود تا کابلهای برق بهراحتی هدایت شوند. پروانهها نقش کلیدی در حفظ عملکرد روان موتور و افزایش طول عمر آن دارند.
بدنه
بدنه یا پوسته الکتروموتور، ساختار خارجی موتور را تشکیل میدهد و از قطعات داخلی محافظت میکند. در موتورهای با بدنه آلومینیومی، نقاط اتصال زمین در ترمینال و روی پایه موتور تعبیه شده است، در حالی که در موتورهای با فریم چدن، این نقطه فقط روی پایه قرار دارد. اتصال درست سیم ارت برای جلوگیری از شوک الکتریکی ضروری است. بدنه و فریمها علاوهبر حفاظت، به استحکام کلی موتور و عملکرد صحیح آن کمک میکنند و نقش مهمی در ایمنی و دوام دستگاه دارند.
فریم خروجی
فریم خروجی محل اتصال شفت موتور به بار است و علاوهبر انتقال نیرو، شفت را نیز پشتیبانی و محافظت میکند. این قطعه معمولا از آلومینیوم یا چدن ساخته میشود. فریمهای آلومینیومی با ابعاد مشخص به روش دایکاست و فریمهای چدنی بزرگتر از چدن داکتیل ریختهگری میشوند. داخل فریم خروجی، بلبرینگهایی قرار دارند که حرکت شفت را روان و دقیق نگه میدارند. این بخش نقش مهمی در عملکرد موتور و حفظ استحکام کلی آن دارد و جزء اجزای اصلی خارجی الکتروموتور محسوب میشود.
جمع بندی
الکتروموتورها از پرکاربردترین دستگاههای صنعتی برای تبدیل انرژی الکتریکی به مکانیکی هستند و نقش مهمی در فرآیندهای صنعتی ایفا میکنند. این دستگاهها از اجزای متعددی مانند استاتور، روتور، بلبرینگ، بدنه و سایر قطعات تشکیل شدهاند که هرکدام نقشی ویژه در عملکرد کلی موتور دارند.
آشنایی با این اجزا و نحوه عملکرد آنها به بهبود کارایی موتور کمک کرده و میتواند هزینههای نگهداری را کاهش دهد. همچنین این دانش به مهندسان و تکنسینها امکان میدهد با انتخاب صحیح قطعات و نگهداری مناسب، از عملکرد بهینه و پایدار الکتروموتورها در سیستمهای صنعتی اطمینان حاصل کنند و درک بهتری از ساختار و کارکرد این دستگاهها پیدا کنند.
شما می توانید در صورت نیاز به مشاوره خرید برای انتخاب دینام یا الکتروموتور مناسب برای کاربرد خود با کارشناسان شهباز موتور در ارتباط باشید.
سوالات متداول
اجزای اصلی الکتروموتور کدامند و هرکدام چه نقشی دارند؟
اجزای اصلی الکتروموتور شامل روتور، استاتور، شافت، پروانه و بلبرینگها هستند. روتور انرژی الکتریکی را به مکانیکی تبدیل میکند، استاتور میدان مغناطیسی ایجاد میکند، شافت نیرو را منتقل میکند، پروانه موتور را خنک میکند و بلبرینگها اصطکاک را کاهش داده و حرکت روان روتور را تضمین میکنند.
چرا روتورهای قفسسنجابی پرکاربردتر از روتورهای سیمپیچیشده هستند؟
روتورهای قفسسنجابی سادهتر، بادوامتر و کمهزینهتر هستند و به نگهداری کمتری نیاز دارند، به همین دلیل در موتورهای القایی سهفاز بیشتر استفاده میشوند.
نقش شکاف بین روتور و استاتور در عملکرد الکتروموتور چیست؟
این شکاف انتقال میدان مغناطیسی از استاتور به روتور را ممکن میکند. اگر شکاف زیاد باشد، جریان مغناطیسی کاهش مییابد و راندمان پایین میآید؛ اگر شکاف خیلی کوچک باشد، اصطکاک، حرارت زیاد و سروصدا ایجاد میشود.
چرا استفاده از بلبرینگها برای اجزای الکتروموتور ضروری است؟
بلبرینگها اصطکاک را کاهش میدهند و از شافت روتور پشتیبانی میکنند. این باعث میشود روتور به آرامی بچرخد، طول عمر موتور افزایش یابد و بازده آن بهبود پیدا کند.
نقش پروانه و بدنه در اجزای خارجی الکتروموتور چیست؟
پروانه جریان هوا ایجاد میکند و موتور را خنک میکند، در حالی که بدنه و فریم از قطعات داخلی محافظت میکنند و به استحکام کلی موتور و عملکرد صحیح آن کمک میکنند.
سلام. آیا شفت در فارسی همان محور است؟
درود برشما، بله
