بررسی انواع اسپیندل موتور و ویژگیهای آن به زبان ساده
اسپیندل موتور (Spindle Motor) یکی از کلیدیترین اجزا در ماشینآلات CNC و صنایع تراشکاری است که وظیفه اصلی آن ایجاد چرخش با سرعت بسیار بالا برای انجام عملیات برش، حکاکی و لایهبرداری است. برخلاف الکتروموتورهای معمولی که در دورهای پایین کار میکنند، طراحی این تجهیزات بهگونهای است که در فرکانسهای بالا، کمترین میزان ارتعاش و بیشترین دقت را داشته باشند. درک صحیح از نحوه عملکرد اسپیندل موتور و انواع آن، پیششرط بهینهسازی سیستمهای اتوماسیون و انتخاب درست تجهیزاتی مانند اینورتر برای کنترل سرعت آن محسوب میشود. برای آشنایی بیشتر شما، در این مقاله به بررسی انواع اسپیندل موتور و ویژگیهایشان میپردازیم.
اسپیندل موتور چیست؟
به زبان ساده، اسپیندل موتور یک موتور الکتریکی دور بالا است که دقت محور در آن حرف اول را میزند. تفاوت اصلی این دستگاه با یک الکتروموتور عادی در تعداد قطبها، نوع بلبرینگهای استفاده شده و تحمل دمایی آن است. موتورهای معمولی بهطور معمول در دورهای ۱۴۰۰ یا ۳۰۰۰ دور در دقیقه کار میکنند، اما یک اسپیندل میتواند به سرعتهایی فراتر از ۱۸۰۰۰ تا ۴۰۰۰۰ دور در دقیقه برسد.
اجزای اصلی اسپیندل موتور

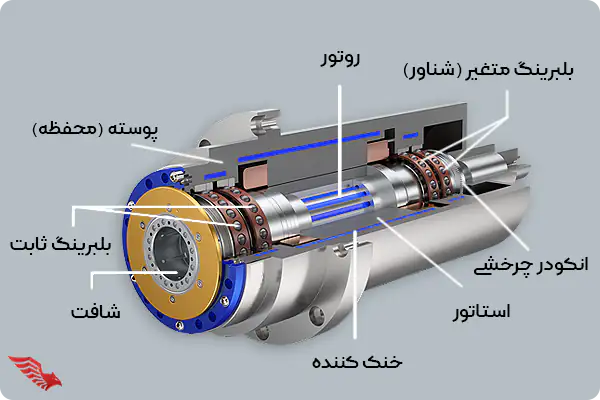

برای شناخت دقیقتر اسپیندل موتور دور بالا، باید به اجزای تشکیلدهنده آن اشاره کرد:
- پوسته: بدنه اصلی که تمام اجزا را در خود جای داده و مسیرهای خنککاری در آن تعبیه شده است.
- سیمپیچ: بخش ثابت الکتریکی که میدان مغناطیسی لازم برای چرخش روتور را ایجاد میکند.
- شفت و بلبرینگها: محور اصلی دوران که توسط بلبرینگهای دور بالا حمایت میشود تا کمترین میزان لنگی را داشته باشد.
ساختار داخلی اسپیندل موتور علاوه بر روتور، استاتور و بلبرینگهای دور بالا، شامل بخشهای کنترلی دقیقی نظیر انکودر نیز میشود. انکودر وظیفه پایش لحظهای سرعت و موقعیت شفت را بر عهده دارد تا از همگامسازی کامل موتور با سیستم کنترلی اطمینان حاصل شود.
بیشتر بدانید ⇐ انکودر چیست؟
موتورهای اسپیندل دارای انواع مختلفی هستند که بر اساس سیستم خنککننده، انتقال نیرو و نگهدارنده ابزار به دستههای مختلفی تقسیم میشوند.
انواع اسپیندل موتور بر اساس سیستم خنککننده
یکی از چالشهای اصلی در دورهای بالا، تولید گرمای زیاد است. برای حل این مشکل، اسپیندل موتورها بر اساس سیستم خنککاری به دو دسته اصلی تقسیم میشوند.
موتور اسپیندل هوا خنک
در این مدل، یک فن روی محور موتور نصب شده است که با چرخش خود، جریان هوا را برای خنککاری برقرار میکند. این مدلها بهطور معمول در صنایع چوب و CNCهای بزرگ استفاده میشوند. نصب آنها سادهتر است چون به لوله کشی و پمپ نیازی ندارد اما چون فن با سرعت بسیار بالا میچرخد، صدای بیشتری تولید میکنند.
موتور اسپیندل آب خنک
عملکرد این موتور شبیه به رادیاتور ماشین است. در این نوع، یک محفظه آب، دور موتور قرار دارد که حرارت را جذب میکند. این دستگاهها صدای بسیار کمی دارند و برای محیطهای کوچک یا کارهای ظریف مثل طلاسازی و دندانسازی ایدهآل هستند. قدرت خنک کاری آنها بسیار بیشتر از مدل هوا خنک است و البته نگهداری آنها به دلیل نیاز به پمپ و مخزن آب، کمی پیچیدهتر است.
انواع اسپیندل موتور بر اساس سیستم انتقال نیرو
نحوه اتصال واحد محرک به محور اصلی دوران، تعیینکننده دقت و گشتاور خروجی دستگاه است. این تجهیزات بر اساس مکانیزم انتقال قدرت به چهار دسته اصلی تقسیم میشوند:
اسپیندل یکپارچه
در این طراحی، روتور مستقیم روی شفت سوار شده است. این مدل به دلیل حذف قطعات واسطه، کمترین لرزش و بالاترین سرعت دورانی را ارائه میدهد و در صنایع دقیق کاربرد فراوانی دارد.
اسپیندل با کوپل مستقیم
در این سیستم، شفت موتور و شفت اسپیندل توسط یک کوپلینگ به هم متصل میشوند. این روش دقت بالایی دارد و تعمیرات آن نسبت به مدل یکپارچه آسانتر است.
بیشتر بدانید ⇐ کوپلینگ چیست و انواع آن
اسپیندل تسمهای
انتقال نیرو در این مدل از طریق تسمه و پولی انجام میگیرد. اگرچه این سیستم صدای بیشتری تولید میکند و برای دورهای بسیار بالا محدودیت دارد، اما برای ایجاد گشتاورهای زیاد در دورهای پایین مناسب است.
اسپیندل گیربکسی
این مدل از یک جعبهدنده برای کاهش دور و افزایش قدرت استفاده میکند. به دلیل ساختار مکانیکی، سرعت خروجی در این نوع نسبت به سایر مدلها کمتر است. در این بخش توجه به کیفیت گیربکس صنعتی اهمیت بالایی دارد.
انواع اسپیندل موتور بر اساس بخش نگهدارنده ابزار
نحوه اتصال مته یا ابزار برشی به شفت اسپیندل بر اساس استانداردهای متفاوتی انجام میشود که رایجترین آنها عبارتند از:
اسپیندل کولت
شفت خروجی این موتورها دارای رزوه و مخروطی داخلی است که کولت و مهره روی آن بسته میشوند. این سیستم برای تعویض ابزار دستی در CNCهای عمومی بسیار رایج است.
اسپیندل مورس
این قطعه مخصوص اسپیندلهای دارای سیستم تعویض ابزار خودکار یا موتور اسپیندلهای تول چنجر (tool changer) است. بخش مخروطی مورس اجازه میدهد تا ابزارگیر با سرعت بالا و دقت زیاد توسط سیستم پنوماتیک تعویض شود.
برای اینکه بهتر متوجه خصوصیات انواع موتور اسپیندل شوید، انواع موتورهای اسپیندل را با مزایا و معایب آن به صورت مختصر در جدول زیر توضیح میدهیم:
| نوع موتور اسپیندل | مزایا | معایب |
| اسپیندل آب خنک | کم صدا طول عمر بالا لرزش کم امکان کار در توانهای بالا | در صورت نفوذ آب، میسوزد. |
| اسپیندل هوا خنک | با استفاده از فن خنک میشود. | در توانهای بالا صدای زیادی تولید میکند. |
| اسپیندل یکپارچه | پر کاربرد صدا و لرزش کم | هزینه تعمیر و نگهداری بالا |
| اسپیندل تسمه ای | هزینه تعمیر و نگهداری کم | لرزش و صدای زیاد، دقت پایین |
| اسپیندل با کوپل مستقیم | طول عمر و دقت بالاتر نسبت به نوع تسمهای | وزن و قیمت بالا |
| اسپیندل گیربکسی | گشتاور زیاد | هزینه تعمیر و نگهداری بالا، سرعت کم |
| اسپیندل کولت | قابلیت اتصال به موتور اسپیندلهای دستی و دارای شفت خروجی | – |
| اسپیندل مورس | قابلیت اتصال به موتور اسپیندلهای تول چنجر | – |
ویژگیهای فنی موتور اسپیندل
از ویژگیهای عملکردی این تجهیزات که آنها را از سایر موتورهای دوار متمایز میکند میتوان به موارد زیر اشاره کرد:
- بازه دورانی بسیار بالا: توانایی کارکرد مداوم در دورهای عملیاتی بالا، معمولا از ۶۰۰۰ تا ۱۲۰۰۰ دور در دقیقه (RPM) و حتی فراتر از آن.
- نوع حرکت: حرکت اسپیندل موتور به صورت چرخشی است که یک ویژگی خاص برای آن محسوب میشود.
- سرعت چرخش: در واقع در دورهای بسیار بالا به راحتی و با دقت بالا کار میکنند. هرچه مته ریزتر باشد، به دور بالاتری نیاز دارید.
- کولت: بخشی است که مته یا ابزار را نگه میدارد و باید با دقت انتخاب شود تا لرزش ایجاد نکند.
- پمپ آب (در مدلهای آب خنک): برای گردش سیال خنککننده استفاده میشود.
- محافظ برق و فیلتر خروجی: برای حذف نویزهای الکتریکی که ممکن است روی سایر بخشهای گیربکس صنعتی یا بردهای کنترلی اثر بگذارد.
- نوع روتور: اسپیندل موتورها دارای روتورهای سنکرون میباشند.
بیشتر بدانید ⇐ روتور و انواع آن چیست
بهطور حتم میدانید که اسپیندلها را نمیتوان مستقیم به برق شهر وصل کرد. برای راهاندازی و تغییر دور این موتورها، استفاده از یک اینورتر باکیفیت الزامی است. درایوهای معتبری مانند اینورتر یولیکو به دلیل داشتن توابع کنترلی دقیق، مانع از سوختن سیمپیچ اسپیندل در برابر نوسانات میشوند و عمر بلبرینگها را افزایش میدهند.
کاربردهای اصلی اسپیندل موتور در صنعت
شاید تصور کنید اسپیندل فقط مخصوص دستگاههای CNC چوب است، اما گستره فعالیت این موتور بسیار فراتر است. به دلیل دور بالا و لرزش ناچیز، این تجهیزات در موارد زیر نقش حیاتی دارند:
- صنایع چوب و کابینتسازی: برای برشهای دقیق و لبهزنیهای ظریف استفاده میشود.
- حکاکی روی فلزات و طلا: جایی که ظرافت میلیمتری بسیار اهمیت دارد.
- دستگاههای سنگبری: برای ایجاد طرحهای پیچیده روی سنگهای سخت استفاده میگردد.
- صنعت پزشکی: در ابزارهای جراحی و دندانپزشکی که نیاز به سرعت بسیار زیاد و ابعاد کوچک دارند.
اگر پروژه شما نیاز به گشتاور بالا در دور پایین دارد، خرید گیربکس صنعتی و یک الکتروموتور معمولی بهترین انتخاب است. اما اگر هدف شما ظرافت و سرعت در برشکاری است، هیچ جایگزینی برای اسپیندل وجود ندارد. قیمت این تجهیزات نسبت به موتورهای عادی بالاتر است، اما دقت خروجی کار، این اختلاف هزینه را بهطور کامل جبران میکند.
بیشتر بدانید ⇐ آشنایی با هندسه ابزار تراشکاری و بررسی زوایای آن
تفاوت عملکرد اسپیندل موتور و سروو موتور
در ماشینآلات CNC، انتخاب بین اسپیندل و سروو موتور بستگی به الزامات خط انتقال نیرو دارد. تفاوتهای کلیدی این دو عبارتند از:
مشخصات مکانیکی: سروو موتورها برای دقت در موقعیتیابی و پاسخگویی سریع در پردازش کانتورها (بهویژه در اجسام با انحنای زیاد) طراحی شدهاند.
محدوده سرعت: اسپیندلها برای کار در سرعتهای بسیار بالا تا ۱۲۰۰۰۰ دور در دقیقه بهینه شدهاند، در حالی که تمرکز سروو موتور بر گشتاور خروجی مشخص و ثابت در بازههای سرعتی مختلف است.
ماهیت بار: بار مکانیکی در اسپیندلها معمولا ماهیت برشی دارد و مقاومت برش مواد، گشتاور ثابتی را میطلبد.
فناوریهای نوین در یاتاقانبندی و روانکاری
طول عمر مفید اسپیندل به شدت به کیفیت بلبرینگها و سیستم روانکاری وابسته است. در مدلهای پیشرفته از فناوریهای زیر استفاده میشود:
- بلبرینگهای سرامیکی: مقاوم در برابر سایش و حرارت بالا که عملا عمر دستگاه را چندین برابر میکنند.
- یاتاقانهای هیدرواستاتیک یا مغناطیسی: در اسپیندلهای فوقسریع برای حذف کامل اصطکاک مکانیکی به کار میروند.
- روانکاری مخلوط روغن و هوا: در این سیستم، مقدار دقیقی از روغن توسط دستگاهی به نام «والو کوانتیتیو» (Quantitative Valve) با هوای فشرده مخلوط شده و به بلبرینگها تزریق میشود تا علاوه بر روانکاری، لایهای محافظ در برابر نفوذ گرد و غبار ایجاد کند.
نکات مهم در هنگام استفاده از موتورهای اسپیندل
بسیاری از کاربران به دلیل نادیده گرفتن چند نکته ساده، باعث سوختن سیمپیچ یا خرابی بلبرینگهای گرانقیمت اسپیندل میشوند. برای جلوگیری از این اتفاق، حتما این موارد را رعایت کنید:
- استراحت میانکاری: اسپیندلهای هوا خنک نباید ساعتهای طولانی بدون وقفه کار کنند؛ زیرا فن آنها توان تخلیه کامل حرارت در بارهای مداوم را ندارد.
- کنترل دمای آب: در مدلهای آب خنک، اگر دمای آب مخزن بالا برود، خنککاری بهطور کامل مختل میشود. استفاده از یک چیلر ساده پیشنهاد میشود.
- روانکاری بلبرینگها: بلبرینگهای دور بالا بسیار حساس هستند. نفوذ گرد و غبار یا اتمام گریس مخصوص، باعث ایجاد لرزش و در نهایت شکستن شفت میشود.
- تعادل ابزار: استفاده از متههای کند یا غیر استاندارد، بالانس موتور را به هم میزند و باعث کوتاه شدن عمر دستگاه میگردد.
- تنظیم فرکانس درایو: برای راه اندازی موتورهای اسپیندل استفاده از اینورتر بسیار اهمیت دارد. هرگز اسپیندل را بدون تنظیم دقیق پارامترهای اینورتر روشن نکنید. فرکانس اشتباه میتواند در کمتر از چند ثانیه به موتور آسیب بزند. بنابراین در هنگام خرید اینورتر دقت کنید که فرکانس خروجی آن با موتور اسپیندل همخوانی داشته باشد. این فرکانس معادل 400 هرتز، 600 هرتز و بالاتر است.
بیشتر بدانید ⇐ نحوه راه اندازی اینورتر
سخن پایانی
انتخاب اسپیندل موتور مناسب، توازنی میان نیاز فنی پروژه و بودجه در دسترس است. اگر به دنبال صدای بسیار کم و ظرافت بالا هستید، مدلهای آب خنک بهترین گزینهاند؛ اما برای پروژههای صنعتی سخت و بزرگ، مدلهای هوا خنک به دلیل نگهداری آسانتر ترجیح داده میشوند. فراموش نکنید که طول عمر این تجهیزات بهطور حتم به کیفیت خرید اینورتر و تنظیمات دقیق درایو بستگی دارد. با انتخاب یک الکتروموتور دور بالا از برندهای معتبر و رعایت اصول نگهداری، میتوانید بازدهی خط تولید خود را بهطور کامل تضمین کنید.
سوالات متداول
آیا میتوان اسپیندل موتور را مستقیم به برق شهر وصل کرد؟
خیر، به دلیل فرکانس کاری بالا، اتصال مستقیم باعث سوختن فوری موتور میشود. حتما باید از یک اینورتر برای راهاندازی استفاده کنید.
عمر بلبرینگهای اسپیندل چقدر است؟
عمر بلبرینگها به دور کاری و بالانس بودن ابزار بستگی دارد، اما بهطور معمول با رعایت اصول روانکاری، بین ۵۰۰۰ تا ۱۰۰۰۰ ساعت کارکرد مفید دارند.
برای حکاکی روی سنگ کدام مدل اسپیندل بهتر است؟
برای سنگ بهطور معمول مدلهای آب خنک با توان بالای ۳ کیلووات پیشنهاد میشود تا علاوه بر قدرت کافی، ذرات سنگ به داخل موتور نفوذ نکنند.
چهطور نویز الکتریکی اسپیندل روی CNC را کاهش دهیم؟
استفاده از کابلهای شیلددار و نصب فیلتر خروجی در مسیر اینورتر، بهترین راه برای حذف نویز است.
قیمت اسپیندل موتور به چه عواملی بستگی دارد؟
توان (کیلووات)، حداکثر دور در دقیقه، نوع سیستم خنککننده و کیفیت بلبرینگها، مهمترین عوامل تعیینکننده قیمت هستند.
