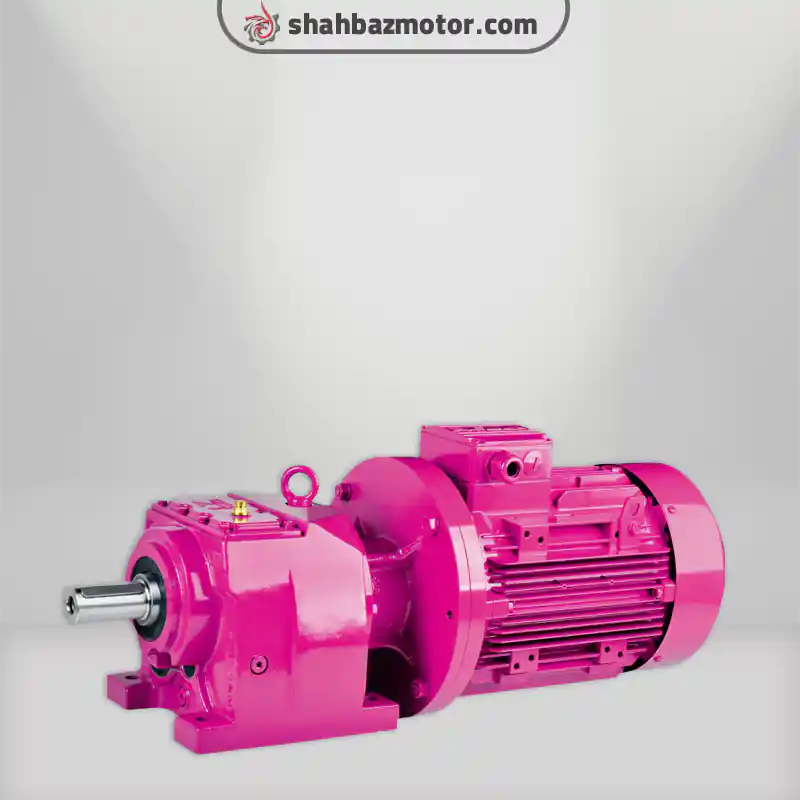

موتور گیربکس هلیکال شافت مستقیم ایلماز

۱۱,۳۰۰,۰۰۰ تومان

(شروع قیمت)

  • در صورت نیاز به مشاوره برای خرید گیربکس هلیکال ایلماز و یا انتخاب الکتروموتور متناسب با آن، می‌توانید درخواست خود را در سایت ثبت نموده یا با کارشناسان ما تماس بگیرید.
  • دانلود کاتالوگ گیربکس ایلماز

ضمانت اصالت کالا

ضمانت اصالت کالا

ارسال سریع

ارسال سریع

مشاوره تخصصی

مشاوره خرید

موتور گیربکس هلیکال شافت مستقیم ایلماز در دو سری کلی M و N تولید می شوند. این گیربکس ها دارای تنوع بسیار بالایی هستند، به گونه ای که در انواع پایه دار و فلنج دار، نصب شده با موتور و بدون موتور، چند طبقه و با امکان چرخش متنوع شفت قابل استفاده هستند. برای تشخیص نوع طراحی، باید به دو حرف اول هر تیپ توجه کنید که به صورت XY است. حرف اول یعنی X دو حالت M و N را دارد، که نشان دهنده همان دسته بندی کلی است. اما به جای Y که نوع ورودی گیربکس است، هر یک از حروف زیر می تواند باشد:

  • R: موتور گیربکس
  • N: گیربکس با ورودی فلنج B5 و نیم فلنج B14 بدون موتور
  • V: گیربکس با ورودی فلنج B5 و نیم فلنج B14 با موتور
  • T: گیربکس با ورودی شافت

همانطور که در تصویر مشخص است، جهت چرخش مجور های ورودی و خروجی در گیربکس ایلماز سری N در استج های به صورت هم جهت است. در حالیکه در مدل های 3 و 5 استیج محور ورودی و خروجی خلاف جهت یک دیگر حرکت می کنند.

جهت چرخش محور ها در گیربکس هلیکال ایلماز سری N

با توجه به تنوع بالای این گیربکس ها و وجود برخی طراحی های خاص، اما قیمت گیربکس شافت مستقیم ایلماز Yilmaz، مناسب است. توجه داشته باشید، خرید گیربکس هلیکال ایلماز عمدتا برای کارهای سنگین صورت می گیرد. همانطور که در ویژگی های این محصول مشخص است، بازه نسبت تبدیل و گشتاور خروجی بسیار متنوع و البته مناسب امور صنعتی نیمه سنگین و سنیگن است.

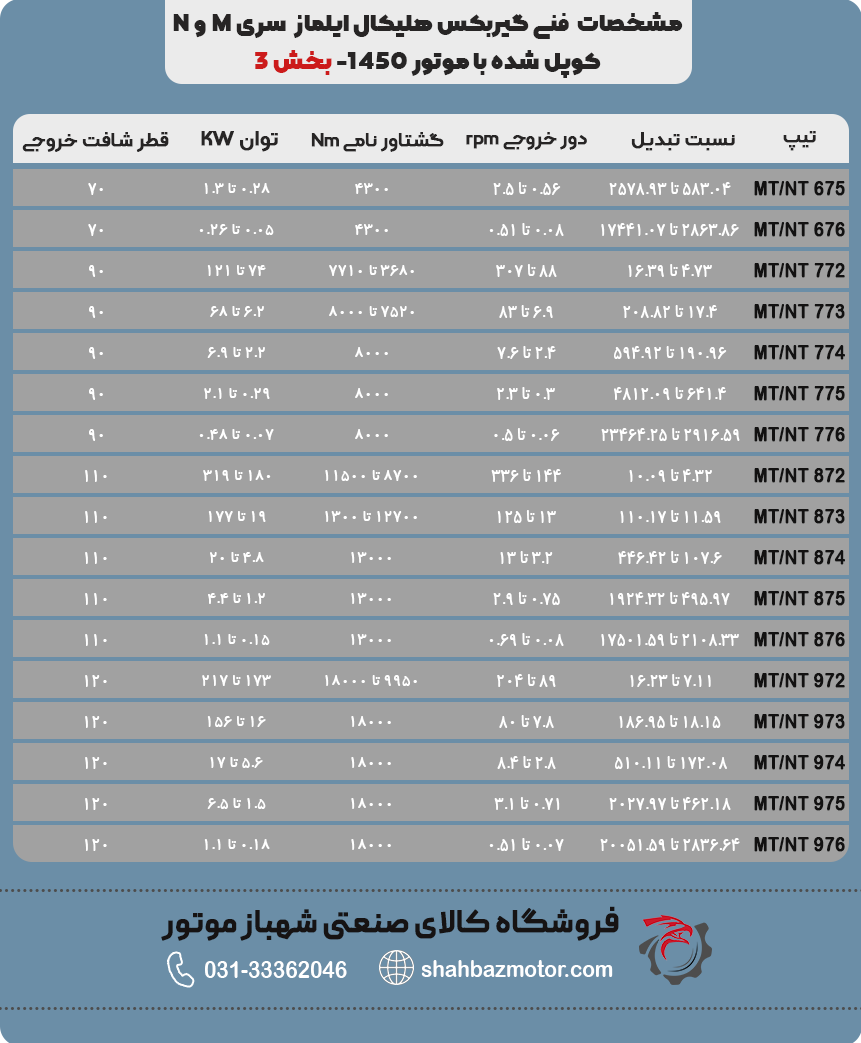

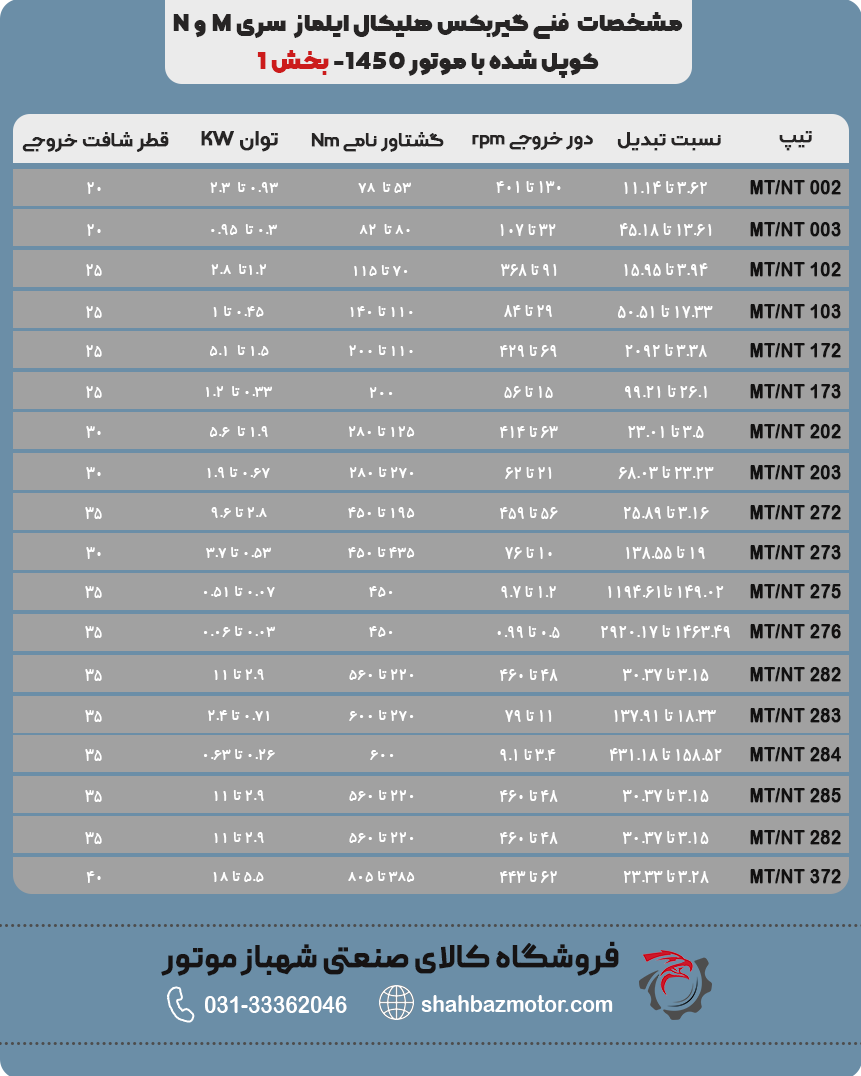

مشخصات فنی

کشور سازنده

ترکیه

برند

ایلماز – Yilmaz

نوع گیربکس

هلیکال , شافت مستقیم

گارانتی

ندارد

جنس بدنه

چدن

قابلیت کوپل

الکتروموتور

تعداد استیج

2 استیج , 3 استیج , 4 استیج , 5 استیج , 6 استیج

نوع ورودی گیربکس

شافت , هالوشافت , نیم فلنج B14 , فلنج بزرگ B5 , کوپل مستقیم با موتور

نوع خروجی گیربکس

شافت , هالوشافت , فلنج

قطر شافت ورودی (mm)

11 تا 80

فریم موتور

63 تا 315

قطر شافت خروجی (mm)

20 تا 120

دور ورودی (RPM)

750 , 900 – 1000 , 1400 – 1500 , 3000

بازه نسبت تبدیل

3.15 تا 23464.25

دور خروجی با موتور 1400 دور

0.6 تا 437.5

توان ورودی با موتور 1400 دور

از 0.12 تا160 Kw، از 0.16 تا 214.5 Hp

محدوده گشتاور خروجی (Nm)

50 تا 18000
