مجموعه شهباز موتور نمایندگی فروش گیربکس شافت مستقیم یا هلیکال پارس گرجی صنعت ، این محصولات را با بهترین قیمت و مشاوره تخصصی ارائه می کند.

گیربکس هلیکال پارس گرجی این قابلیت را دارد که انواع درخواست های گشتاور ، نسبت‌ تبدیل ، توان و… مصرف کنندگان را عملی کند.

طبق مقایسه ای که توسط مجموعه ی ما انجام شد، گیربکس های هلیکال این برند ایرانی نسبت سایر برند ها دارای وزن کمتری هستند. این به دلیل انتخاب آلیاژ مناسب برای تولید پوسته گیربکس است.

از فاکتور های کلیدی این برند گیربکس هلیکال ایرانی قابلیت سفارش مالتی استیج (چند طبقه) است.

گیربکس شافت مستقیم پارس گرجی طرح SEW و VEM

گیربکس شافت مستقیم پارس گرجی سری R طرح SEW و VEM دارای عمر طولانی در شرایط سخت هستند.

با بهره‌گیری از 1 تا ۳ استیج ، قدرت انعطاف و تطبیق پذیری این گیربکس‌ هلیکال برای انواع مصارف افزایش می‌یابد.

گیربکس‌ هلیکال پارس گرجی علاوه بر اینکه به‌صورت عمودی، افقی و حتی تحت زاویه نصب می‌شوند می‌توانند به‌راحتی با الکتروموتور های فلنج دار استاندارد نیز کوپل شوند.

مشخصات فنی موتور گیربکس هلیکال سری ZG طرح VEM پارس گرجی

موتور گیربکس های هلیکال سری ZG طرح VEM پارس گرجی در 6 سایز یا تیپ:

ZG0 – ZG1 – ZG2 – ZG3 – ZG4 – ZG5 – ZG6 – ZG7

تولید شده اند که در جدول زیر می توانید مشخصات فنی این گیربکس ها را برحسب مقدار توان ورودی مشاهده فرمایید:

توان: اسب (کیلووات)	بازه دور خروجی (rpm)	بازه دور ورودی (rpm)	تیپ های گیربکس (ZG)	بازه گشتاور (nm)	بازه قطر شافت (mm)	فریم الکتروموتور معادل
0.16 (0.12)	16 – 400	500 – 900 – 1400	0-1-2	2.78 – 76.6	22 – 28	63
0.25 (0.18)			0-1-2	4.17 – 111	22 – 32	63 – 71
0.34 (0.25)			0-1-2-3	5.76 – 155	22 – 48	71 – 80
0.5 (0.37)			0-1-2-3	8.58 – 228	22 – 48	71 – 80
0.75 (0.55)			0-1-2-3-4	12.9 – 328	22 – 78	80 – 90
1 (0.75)			1-2-3-4	17.5 – 423	28 – 60	80 – 90 – 100
1.5 (1.1)			1-2-3-4-5	25 – 631	28 – 75	90 – 100
2 (1.5)			1-2-3-4-5	34 – 861	28 – 75	90 – 100 – 112
3 (2.2)			2-3-4-5-6	49 – 1245	32 – 90	100 – 112 – 132
4 (3)			3-4-5-6	67.9 – 1707	48 – 90	100 – 132
5.5 (4)			3-4-5-6-7	90 – 2197	48 – 100	112 – 132 – 160
7.5 (5.5)			3-4-5-6-7	124 – 3022	48 – 100	132 – 160
10 (7.5)			4-5-6-7	167 – 4060	60 – 100	132 – 160
15 (11)			4-5-6-7	245 – 5953	60 – 100	160 – 180
20 (15)	20 – 400	900 – 1400	5-6-7	338 – 6060	75 – 100	160 – 180
25 (18.5)	31.5 – 400	1400	5-6-7	414 – 4942	75 – 100	180
30 (22)	63 – 400		6-7	483 – 3096	90 – 100	180
40 (30)	63 – 400		6-7	659 – 4178	90 – 100	200
50 (37)	100 – 400		7	813 – 3334	100	225
60 (45)	125 – 400		7	992 – 3305	100	225

مشخصات فنی موتور گیربکس شفت مستقیم سری R طرح SEW پارس گرجی

گیربکس های شفت مستقیم پارس گرجی سری R طرح SEW در 20 سایز یا تیپ تولید شده اند که در جدول زیر مشخصات فنی این گیربکس ها را مشاهده می کنید.

این مشخصات بر اساس گیربکس سری R کوپل شده با موتور 1400 دور می باشد.

سایز – تیپ	بازه دور خروجی (rpm)	بازه گشتاور خروجی (nm)	بازه نسبت تبدیل	بازه فریم الکتروموتور
R07	18 – 436	31 – 50	3.21 – 78.24	56 – 71
R17	17 – 366	45 – 85	3.83 – 81.64	56 – 71
R27	10 – 415	79 – 130	3.37 – 135.9	63 – 100
R37	10 – 411	112 – 200	3.41 – 134.82	63 – 100
R47	7.9 – 366	144 – 300	3.83 – 176.88	63 – 132
R57	7.5 – 319	280 – 450	4.39 – 186.89
R67	7 – 326	270 – 600	4.29 – 199.81
R77	7.2 – 264	510 – 820	5.31 – 195.24	63 – 160
R87	5.7 – 264	910 – 1550	5.30 – 246.54	63 – 180
R97	4.8 – 311	1630 – 3000	4.5 – 289.74	80 – 200
R107	5.6 – 285	2900 – 4300	4.92 – 251.15	100 – 225
R137	6.3 – 272	4600 – 8000	5.15 – 222.60	132 – 280
R147	19 – 280	8670 – 13000	5 – 72.09	132 – 315
R167	6.1 – 137	7000 – 18000	10.24 – 229.71	132 – 315
RX57	255 – 1075	36 – 69	1.30 – 5.5	63 – 132
RX67	231 – 1000	43 – 134	1.4 – 6.07	63 – 132
RX77	175 – 986	53 – 215	1.42 – 8	63 – 160
RX87	162 – 1005	139 – 405	1.39 – 8.65	80 – 180
RX97	170 – 986	225 – 595	1.42 – 8.23	80 – 200
RX107	211 – 972	455 – 830	1.44 – 6.63	100 – 225

قیمت گیربکس شافت مستقیم پارس گرجی

اگر به جداول مشخصات فنی دقت کرده باشید متوجه می شوید که امکان اعلام قیمت دقیق تیپ های این گیربکس ها وجود ندارد.

برای اطلاع از قیمت گیربکس شافت مستقیم پارس گرجی باید مشخصات فنی نیاز شما بررسی شود و قیمت گیربکس اعلام شود. کارشناسان مجموعه شهباز موتور نیاز شما را بررسی کرده و قیمت دقیق را اعلام خواهند کرد.

دقت گیربکس هلیکال پارس گرجی صنعت

همین گستردگی و تنوع مصرف گیربکس هلیکال پارس گرجی باعث دقت و تامل در همه اجزای آن می‌شود؛ چرا که گیربکس یک مجموعه منظم و هماهنگ است. از همین جهت انتخاب تولید کننده حرفه‌ای یک چالش مهم به شمار می‌رود.

در نظر بگیرید گیربکس شافت مستقیم شما برای راه‌اندازی یک همزن به کار گرفته می‌ شود. یکی از اجزای مهم بیرینگ است که بتواند انواع بارهای محوری و خمشی را در حین روند تولید تحمل کند.

مزایای گیربکس شافت مستقیم پارس گرجی

از خصوصیات برجسته گیربکس شافت مستقیم پارس گرجی صنعت به موارد زیر می‌توان اشاره کرد:

امکان تولید دو و سه طبقه برای نسبت های تبدیل بسیار پایین و گشتاور بسیار بالا
امکان نصب گسترده برای انواع مصارف
صدای بسیار کم چرخ دنده‌ها
راندمان بالا با کمک استیج‌ها

گیربکس پارس گرجی شافت مستقیم یک نوع از گیربکس های مخصوص بار های سنگین هستند و با خاصیت ذاتی خود ظرفیت چشمگیر برای انتقال حرکت و قدرت به محورهایی با زاویه ۹۰ درجه یا حتی موازی دارد.

پارس گرجی صنعت با طیف وسیعی از این گیربکس ها می‌تواند تقریباً هر نیازی را در صدها کاربرد صنعتی، معدنی و… برآورده کند.

این شرکت آخرین مشخصات مهندسی ISO را مبنای کار خود قرار داده و با کمک تحلیل ساختاری کامپیوتری به تقویت نقاط تنش و بارها در گیربکس پرداخته است.

به عنوان مثال گیربکس شافت مستقیم پارس گرجی به واسطه شکل دندانه چرخدنده ها بار بیشتری را بین اجزا تقسیم می‌کند. با این وجود می‌تواند از چرخ دنده های دوبل هلیکال نیز به کار ببرد که در آن دو وجه مارپیچ در کنار هم قرار می‌گیرند.

این چرخدنده‌ها بارهای رانشی را حذف می‌کنند و با ایجاد پوشش بیشتر دندانه‌ها باعث انتقال حرکت بسیار نرمی می‌شوند.

بنابراین اگر نیاز فنی شما رفع حذف نیروی رانش باشد می‌توانیم گیربکس صنعتی طراحی شده با چرخ دنده‌های دوبل هلیکال را نیز به شما معرفی کنیم.

بزرگنمایی تصویر

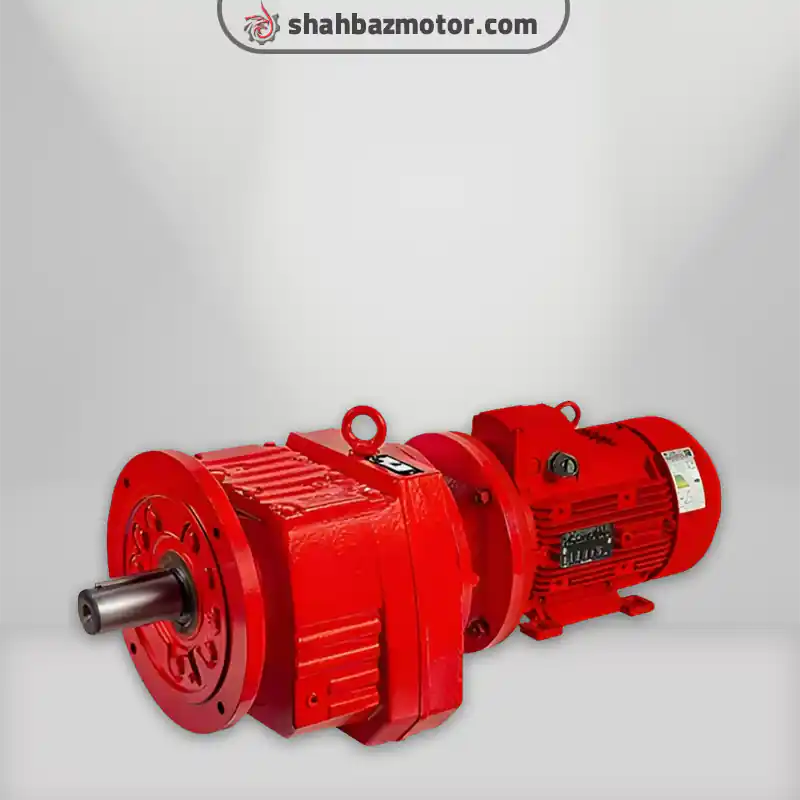

گیربکس هلیکال پارس گرجی

Name: گیربکس شافت مستقیم پارس گرجی | قیمت گیربکس هلیکال پارس گرجی
SKU: 1301
Rating: 5.00 (1 reviews)

امتیاز 5.00 از 5 امتیاز 1 مشتری

(دیدگاه کاربر 1)

تماس بگیرید

مشخصات فنی کلی گیربکس هلیکال یا شافت مستقیم پارس گرجی صنعت:

بازه نسبت تبدیل از 0.2 تا 400 دور در دقیقه
بازه گشتاور خروجی از 2.78 تا ۱۸۰۰۰ نیوتن متر
بازه توان از 0.09 تا 160 کیلو وات

به طور کلی این گیربکس ها با 2 طراحی زیر به صورت 1 ، 2 و 3 استیج توسط شرکت معرفی شده اند:

طرح VEM – سری ZG
طرح SEW – سری R

دارای یک سال ضمانت و ده سال خدمات پس از فروش

مشخصات فنی تیپ های مختلف گیربکس شفت مسقیم پارس گرجی در ادامه درج شده است.
