آشنایی با استاندارد IEC الکتروموتور

صنایع و دستگاه های صنعتی دارای یکسری استاندارد های بین المللی هستند که IEC یکی از مهم ترین آنهاست. در کل، IEC یک نماد استاندارد جهانی است که معمولا برای تجهیزات الکتریکی به کار می رود.

وقتی روی پلاک محصولاتی مثل الکتروموتور یا دینام، نماد IEC را میبینید، یعنی این دستگاه بر اساس استاندارد های جهانی ساخته شده است. پس میتونی مطمئن باشی که از نظر عملکرد و ایمنی، تست شده و با اطمینان میشه ازش استفاده کرد.

بررسی استاندارد IEC برای فریم موتور

در کل، استاندارد IEC برای فریم موتور الکتریکی دارای یک سیستم کدبندی عددی است که ابعاد فیزیکی موتور را تعیین می کند. این استاندارد، تا حدودی شبیه به استاندارد NEMA است و به بررسی ابعاد فیزیکی موتور های الکتریکی می پردازد.

اعدادی که در کدبندی IEC آورده می شوند، بر اساس واحد میلی متر هستند و ابعاد پایه موتور و فاصله مرکز تا محل نصب را تعیین می کنند.

استاندارد IEC مشخصات متعددی را برای فریم موتورهای الکتریکی تعیین می‌کند که باعث اطمینان از کارکرد صحیح و سازگاری موتورها با بقیه تجهیزات می شود. در ادامه، به بررسی جدول مشخصات موتور الکتریکی و اطلاعات ابعاد الکتروموتور می پردازیم.

جدول استاندارد IEC فریم الکتروموتور

هریک از حروف در جدول IEC نماد چیست؟

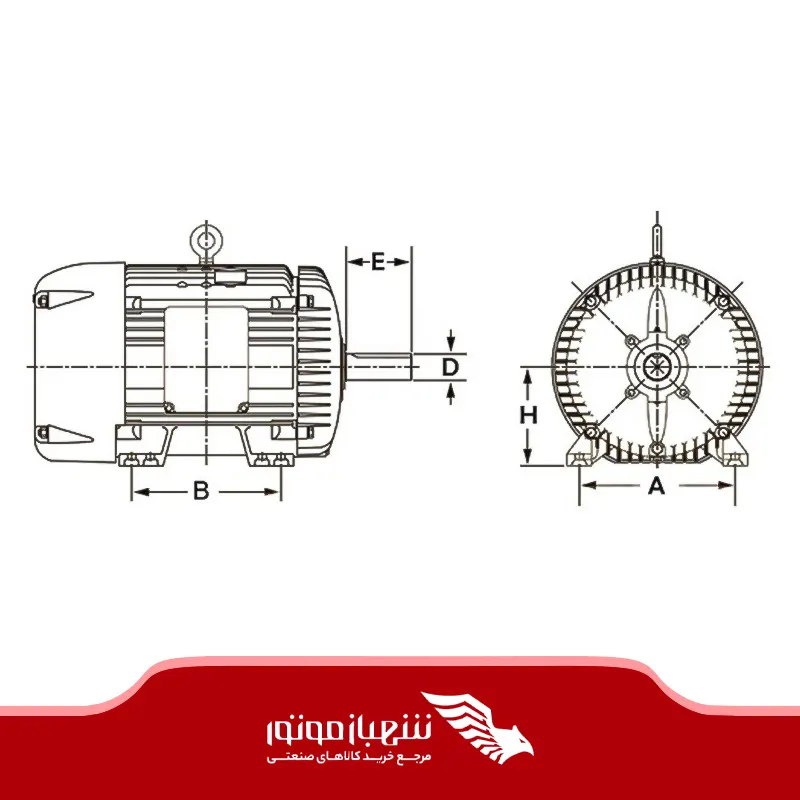

حرف A (فاصله بین مرکز پایه ها)

حرف A همانطور که میتوانید در تصویر مشاهده کنید، به فاصله مرکز پایه های موتور یا در واقع همان عرض پایه های موتور اشاره دارد.

اهمیت اندازه گیری این عامل به این دلیل است که عرض پایه ها برای نصب موتور روی پایه یا شاسی استفاده می شود. بعلاوه، اندازه گیری صحیح این بعد کمک می کند که الکتروموتور با پایه ی نصب، تطابق داشته باشد و از لرزش موتور جلوگیری شود.

حرف B (طول پایه ها)

این بخش، مربوط به فاصله بین پایه های جلو و عقب موتور است. این اندازه ‌گیری نشان ‌دهنده طول موتور از نظر محل قرارگیری پایه‌ ها است و برای اطمینان از نصب درست و بدون خطا، اهمیت دارد.

حرف H ( ارتفاع محور)

این قسمت، به فاصله مرکز محور الکتروموتور تا سطح زیری پایه های موتور اشاره دارد. تعیین ارتفاع محور در واقع برای تطبیق با تجهیزات دیگر مثل شافت ها و کوپلینگ ها اهمیت زیادی دارد و به نحوی، در طراحی و نصب سیستم‌های انتقال قدرت تاثیرگذار است.

حرف D (قطر محور)

این بخش در مورد اندازه قطر شافت یا محور خروجی موتور است.

اندازه گیری دقیق این بخش برای انتخاب صحیح بلبرینگ‌ها، انواع کوپلینگ و اتصالات مکانیکی ای که به شافت متصل می‌شوند، اهمیت زیادی دارد چرا که قطر شافت باید با تجهیزات متصل به آن، هماهنگ باشد.

حرف E (طول محور)

بخش E مربوط به اندازه طول محور یا شافت خروجی است. این اندازه گیری برای اطمینان از کافی بودن فضا برای اتصال شافت به تجهیزات و دستگاه های دیگر مثل گیربکس‌ها یا پمپ‌ها مهم است و باید به گونه‌ای باشد که اتصال بدون فشار یا محدودیت صورت بگیرد.

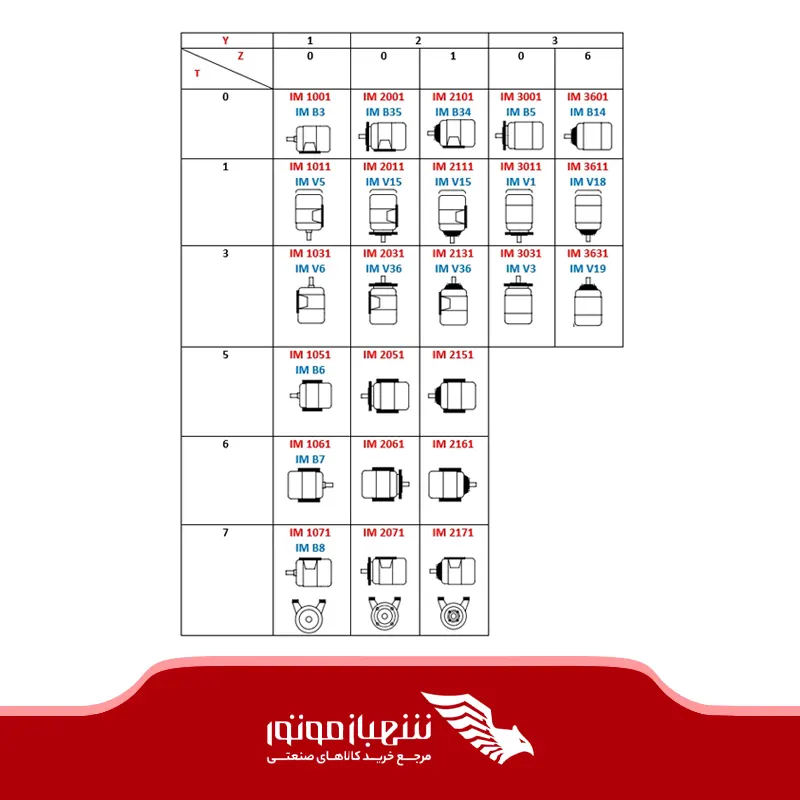

تعیین انواع مختلف نصب موتور با IEC

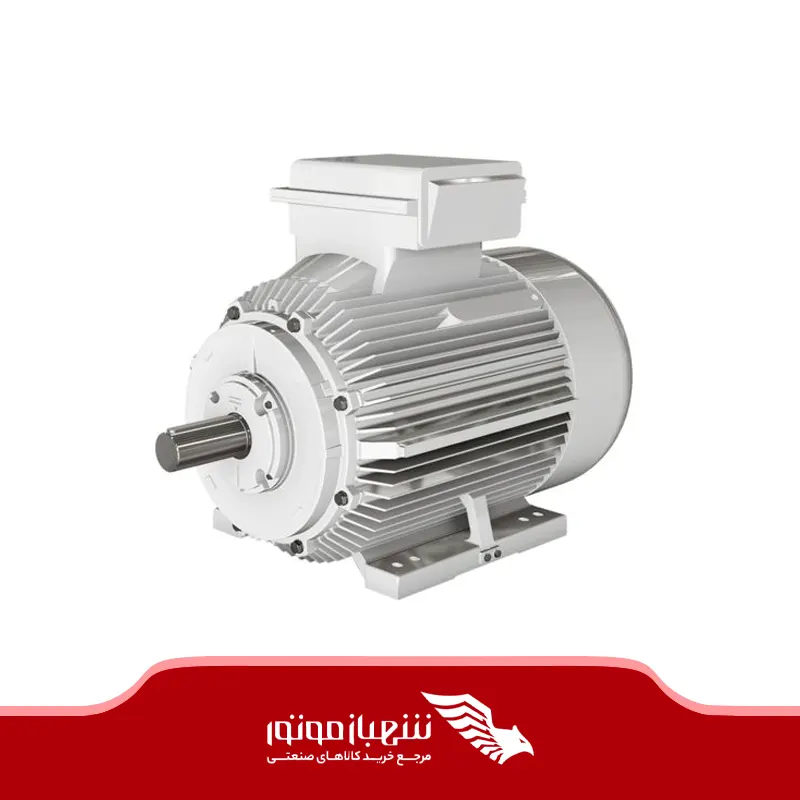

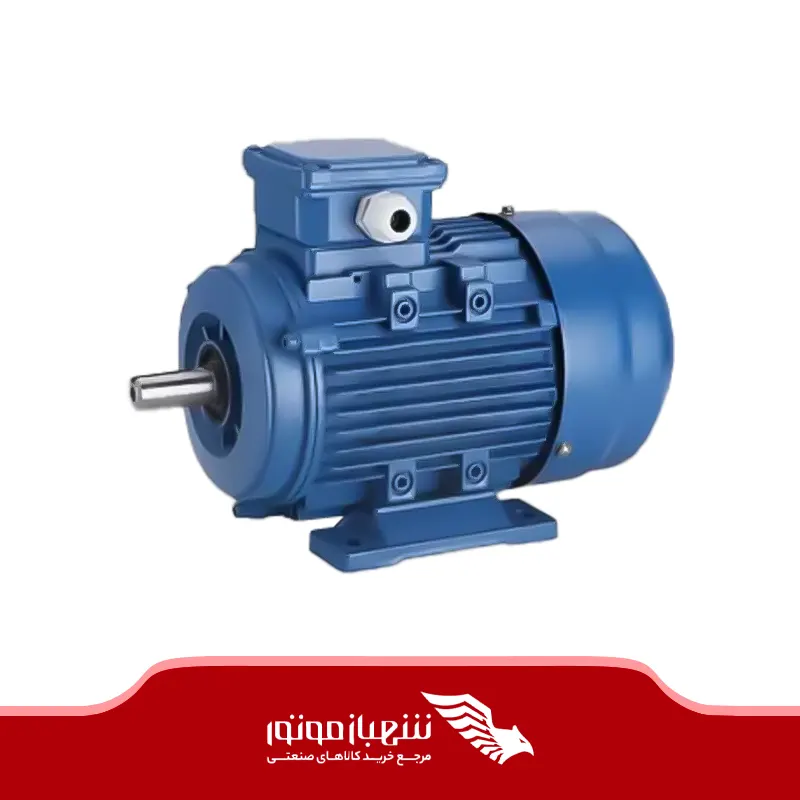

استاندارد IEC انواع مختلف نصب موتور الکتریکی یا دینام را تعیین می کند. موتور ها میتوانند پایه دار یا فلنج دار باشند که در نوع پایه دار (B3)، موتور با استفاده از پایه بر روی یک سطح افقی نصب شده است.

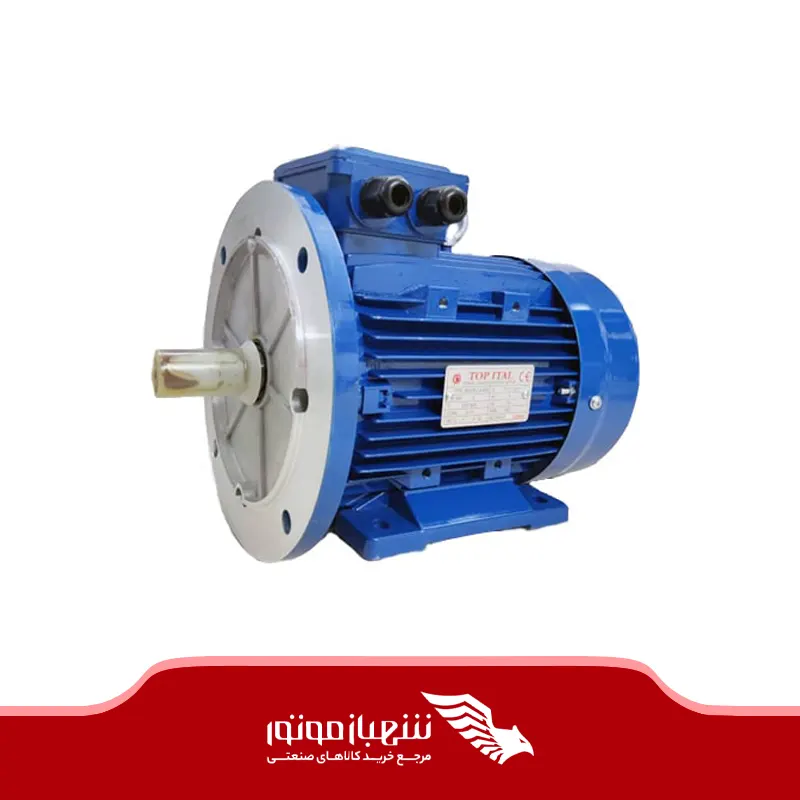

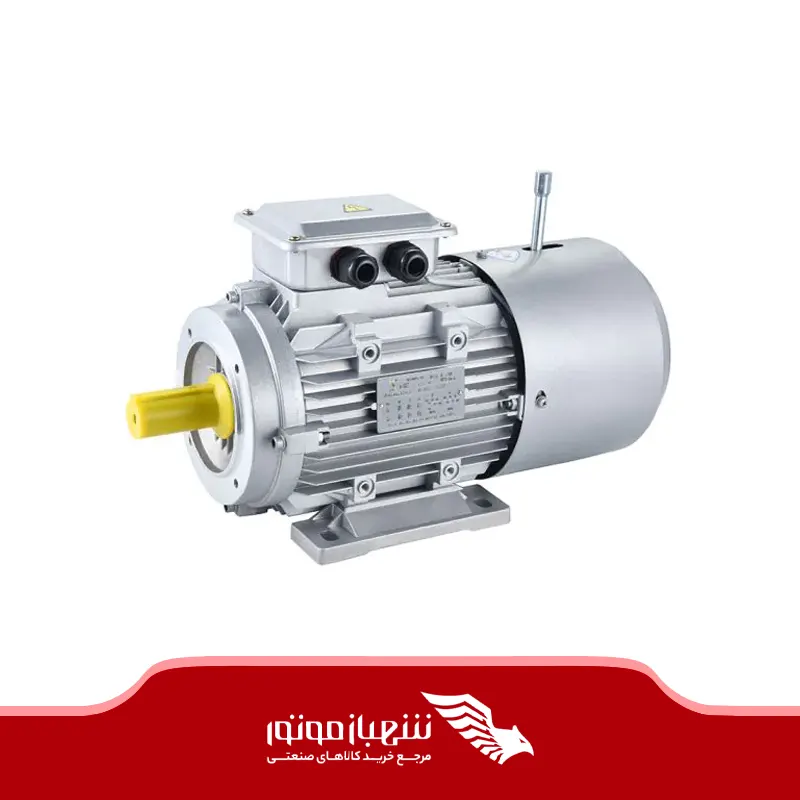

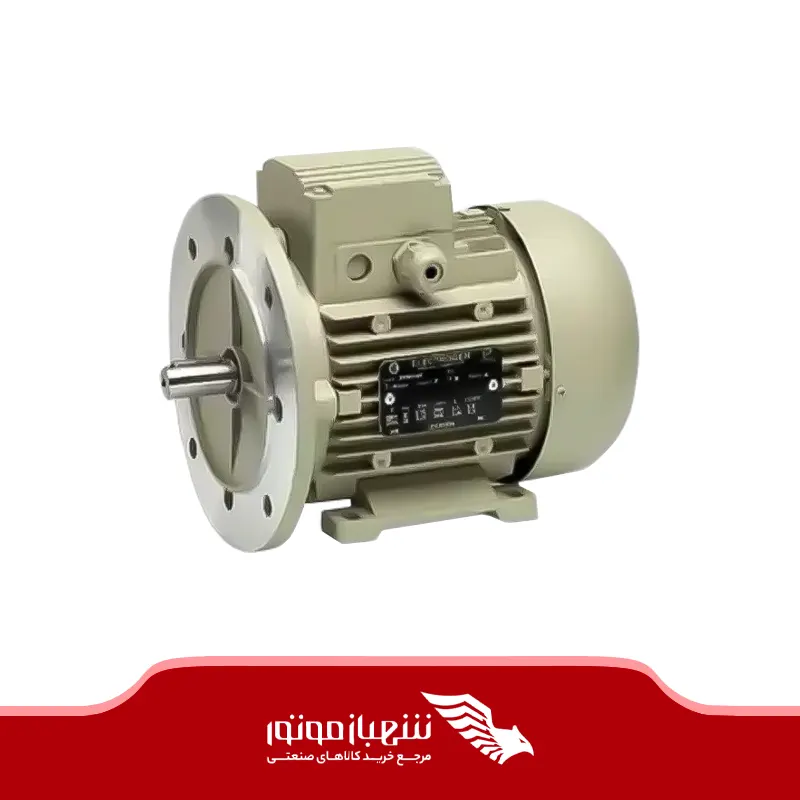

نوع فلنج دار نیز دارای دو سایز بزرگ و کوچک است که موتور با فلنج بزرگ (B5) برای نصب روی دیوار یا پایه مناسب است و فلج کوچک (B14)، مخصوص یکسری کاربرد های خاص با امکان نصب فشرده است.

مزایای استفاده از استاندارد iec

• اولین و شاید مهم ترین مزیت استفاده از استاندارد IEC، افزایش ایمنی تجهیزات الکتریکی و کاهش یکسری خطرات احتمالی مربوط به برق‌گرفتگی، آتش‌سوزی و ... است. این عملکرد تا حدودی شبیه به چیزی است که درجه حفاظت یا IP موتور های الکتریکی تایین می کند.
• بعلاوه، رعایت کردن استاندارد های iec باعث می شود که محصولات دارای کیفیت بالا و عملکرد مطلوب باشند؛ چرا که این استاندارد شامل مشخصات دقیق و تست‌های عملکردی است و کیفیت موتور را تضمین می‌کند.
• با استفاده از استاندارد IEC میتوان از قطعات و سیستم های استاندارد شده استفاده کرد و این موضوع باعث کاهش هزینه های تولید و نگهداری می شود.

سوالات خود در رابطه با این مقاله را می توانید از طریق ثبت نظر برای ما ارسال کنید. کارشناسان ما در اسرع وقت پاسخگوی شما عزیزان خواهند بود.
