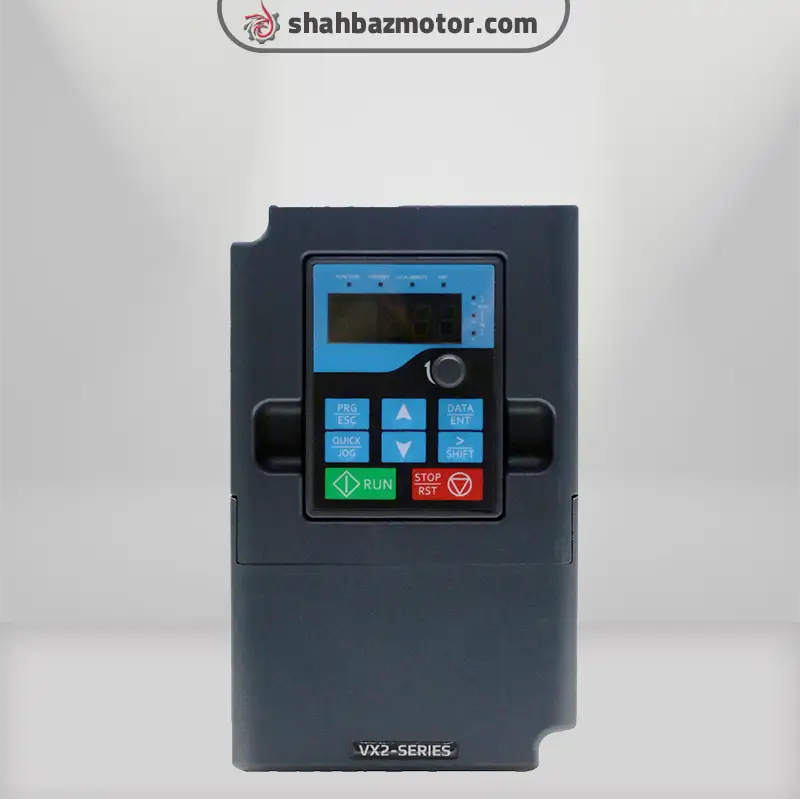

مشخصات فنی اینورتر VX2 پرتو صنعت
مشخصات ورودی و خروجی
| مشخصه فنی | توضیحات |
| ولتاژ ورودی |
220 (%15-) 240 ~ (%10+) 220 (%15-) 240 ~ (%10+) 380 (%15-) 440 ~ (%10+) |
| فرکانس ورودی | 63~47 هرتز |
| ولتاژ خروجی | صفر تا ولتاژ نامی ورودی |
| جریان ورودی (A) | تک فاز: 9 – 15 – 23 |
| سه فاز: 3.2 – 4.3 – 7.1 | |
| جریان خروجی (A) | تک فاز: 4.2 – 7.5 – 10 |
| سه فاز: 2.5 – 4.2 – 5.5 | |
| توان خروجی (KW) | تک فاز: 0.75 – 1.5 – 2.2 |
| سه فاز: 0.75 – 1.5 – 2.2 | |
| فرکانس خروجی | 50Hz/60Hz |
مشخصات کنترل فنی اینورتر
| مشخصه فنی | توضیحات |
| مد کنترلی | V/F |
| ماکسیمم فرکانس خروجی | 400HZ |
| نسبت سرعت قابل تنظیم | 1:100 |
| قابلیت اضافه بار | 150% جریان نامی: 1 دقیقه
180% جریان نامی : 10 ثانیه 200% جریان نامی: 1 ثانیه |
مشخصات کنترل Run
| مشخصه فنی | توضیحات |
| توابع کلیدی | مد استپ و جلوگیری از دما بیش از حد باس |
| دقت اندازه گیری دما | نقطه اضافه دما 3± |
| وضوح ورودی سوئیچ ترمینال | ≤2ms |
| وضوح ورودی آنالوگ ترمینال | ≤20mV |
| ورودی آنالوگ | یک ورودی 20~0 (mA) یا 10~0 (V) |
| خروجی آنالوگ | یک ورودی 20~0 (mA) یا 10~0 (V) |
| ورودی دیجیتال | 5 ورودی مشترک |
| خروجی دیجیتال | یک خروجی Y و یک خروجی رله قابل برنامه ریزی |
| ارتباط | RS485 |
| تنظیمات فرکانس | تنظیم دیجیتال و آنالوگ، تنظیم سرعت چند مرحله ای، تنظیم PID و تنظیمات Modbus |
| تنظیم ولتاژ اتوماتیک | ثابت نگه داشتن ولتاژ خروجی هنگام تغییر ولتاژ شبکه |
| محافظت فالت | بیش از 10 محافظت از فالت |
سایر مشخصات فنی
روش نصب اینورتر VX2 پرتو صنعت بصورت دیواری است. دمای کار این دستگاه معمولا بین 10- تا 50 درجه سانتیگراد است. در اینورتر VX2، از فن به عنوان سیستم خنک کننده استفاده می شود. واحد ترمز در این سیستم تعبیه شده است و مقاومت ترمز، آپشنال و بیرونی است.
به هنگام خرید اینورتر پرتو صنعت مشخصات و ویژگی های فنی این دستگاه باید بررسی شود که در این بخش، بطور مجزا، به بررسی درایو VX2 پرتوصنعت پرداخته شد.
