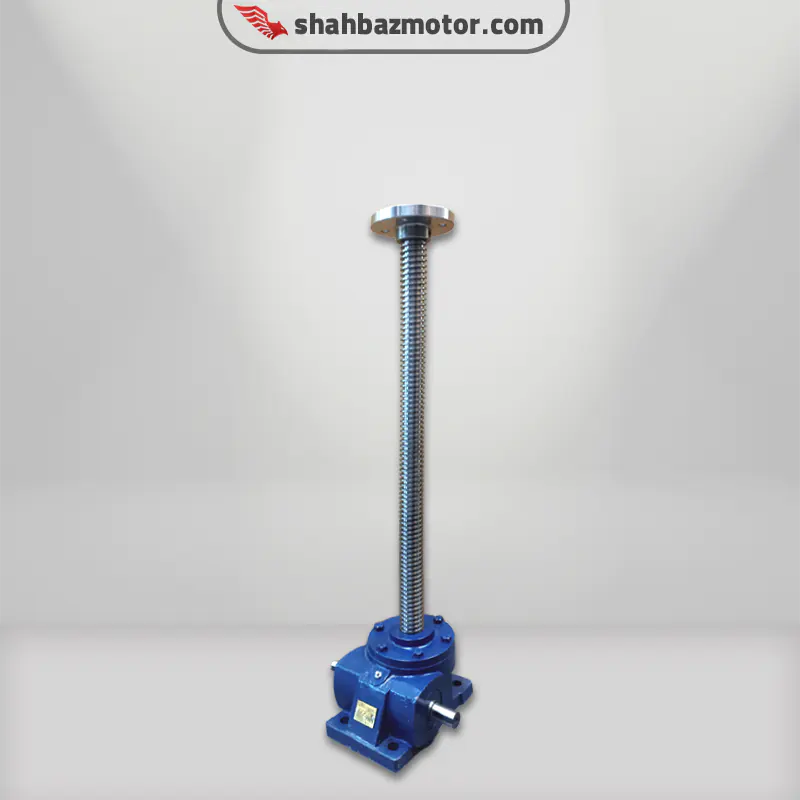

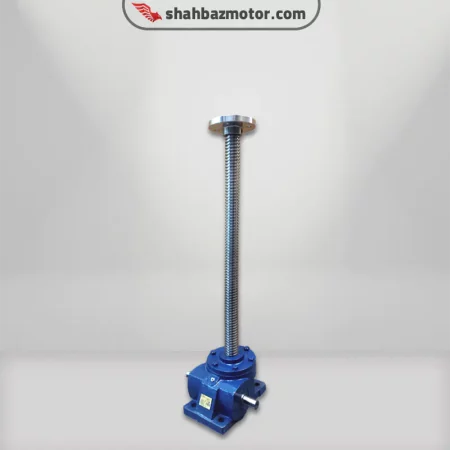

گیربکس جک اسکرو یکی از تجهیزات مکانیکی پرکاربرد در سیستمهایی است که نیاز به حرکت عمودی کنترلشده، دقیق و ایمن دارند. این تجهیز با تبدیل حرکت دورانی به حرکت خطی، امکان جابهجایی بار، تنظیم ارتفاع و موقعیتدهی اجزا را بهصورت تدریجی و قابل کنترل فراهم میکند؛ ویژگیای که در بسیاری از کاربردهای صنعتی اهمیت بالایی دارد.
بهدلیل همین عملکرد، گیربکس جک اسکرو در تجهیزاتی مانند بالابرهای صنعتی، تعمیرگاههای خودرو، برخی تجهیزات صنایع غذایی، سکوهای تنظیم ارتفاع و انواع ماشینآلات صنعتی که در آنها حرکت آهسته، پایدار و قابل اطمینان نسبت به سرعت اولویت دارد، مورد استفاده قرار میگیرد.
ساختار مکانیکی نسبتا ساده، استحکام مناسب در محدوده بارگذاری طراحیشده، نصب نسبتا آسان و امکان استفاده بهصورت دستی (هندویلدار) یا برقی با الکتروموتور مناسب از جمله عواملی هستند که باعث شده این مکانیزم بهعنوان یک راهکار مطمئن و کاربردی در صنایع مختلف شناخته شود؛ بهویژه در شرایطی که دقت حرکتی، ایمنی و پایداری سیستم از اهمیت بیشتری نسبت به سرعت بالا برخوردار است.

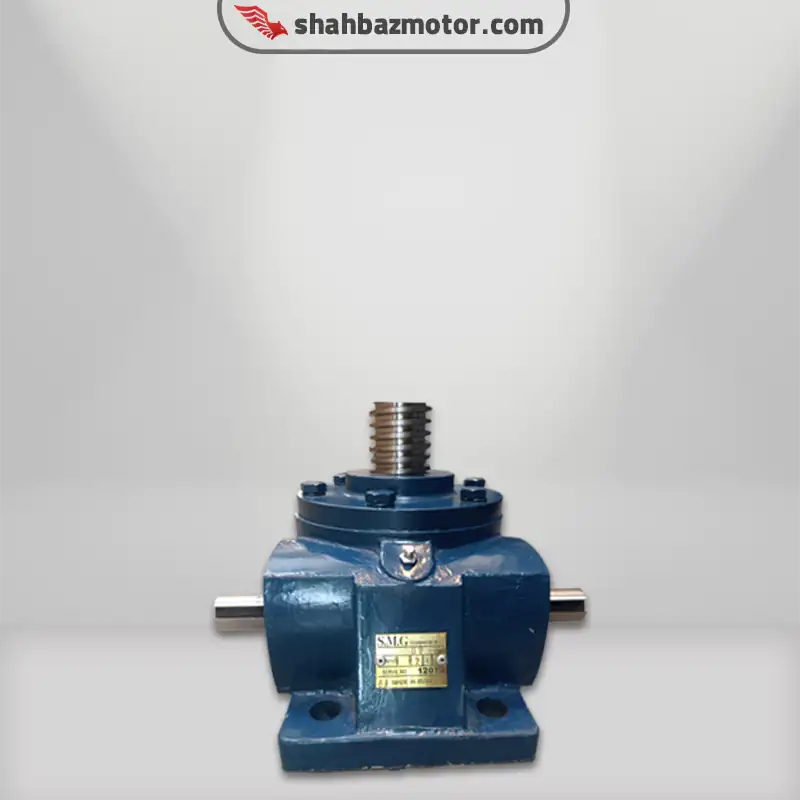

مکانیزم عملکرد گیربکس جک اسکرو
از نظر مکانیزم انتقال نیرو، گیربکس جک اسکرو بر پایه سیستم پیچ و مهره طراحی میشود و وظیفه آن تبدیل حرکت دورانی شافت ورودی به حرکت خطی در محور خروجی است. در بسیاری از طراحیهای صنعتی، بهمنظور افزایش گشتاور ورودی، کاهش سرعت و سهولت راهاندازی، از سیستم انتقال حلزونی در بخش ورودی این مکانیزم استفاده میشود.
اگرچه این ساختار از نظر ظاهری شباهتهایی با گیربکسهای حلزونی دارد، اما از نظر کاربرد، با گیربکسهای کاهنده که صرفا برای کاهش سرعت دورانی استفاده میشوند، تفاوت اساسی دارد.
این مکانیزم امکان ایجاد حرکت خطی تدریجی، پایدار و قابل کنترل را فراهم میکند. با این حال، بهدلیل وجود اصطکاک لغزشی بین پیچ و مهره، راندمان مکانیکی آن بهصورت ذاتی پایینتر از سیستمهایی مانند بال اسکرو است؛ موضوعی که باید در انتخاب و طراحی سیستم مورد توجه قرار گیرد.
روشهای راهاندازی گیربکس جک اسکرو
گیربکس جک اسکرو به دو روش اصلی قابل راهاندازی است و انتخاب هر روش به نوع کاربرد، میزان بار و شرایط کاری بستگی دارد:
- راهاندازی دستی (هندویلدار): در این حالت، ایجاد حرکت خطی از طریق چرخش هندویل انجام میشود. این روش معمولا در کاربردهای سبک و تنظیمی که نیاز به دقت حرکتی وجود دارد و سیکل کاری محدود یا متناوب است، مورد استفاده قرار میگیرد.
- راهاندازی برقی: در مدلهای برقی، گیربکس جک اسکرو به الکتروموتور مناسب متصل میشود و امکان راهاندازی خودکار و حرکت کنترلشده فراهم میگردد. در این نوع راهاندازی، انتخاب صحیح موتور و سیستم کنترلی نقش مهمی در تأمین ایمنی، دقت عملکرد و افزایش طول عمر مجموعه ایفا میکند.
موتورهای قابل استفاده با گیربکس جک اسکرو
در صورت اتصال مستقیم گیربکس جک اسکرو به موتور الکتریکی، معمولا از الکتروموتورهای فلنجدار مطابق استاندارد IEC استفاده میشود. در این نوع راهاندازی، موتورهای فلنجدار B5 یا معادل آنها بهدلیل امکان اتصال هممحور، انتقال مناسب گشتاور و کاهش خطای همراستایی، رایجترین گزینه محسوب میشوند.
در کاربردهایی که اتصال موتور به گیربکس از طریق سیستم تسمه و پولی انجام میشود، استفاده از الکتروموتورهای پایهدار (B3) انتخاب مناسبتری است. این موتورها بهدلیل قابلیت نصب روی شاسی و امکان تنظیم فاصله، در سیستمهای غیرمستقیم کاربرد گستردهای دارند.
بهطور کلی، گیربکس جک اسکرو قابلیت کوپل شدن با الکتروموتورهای تکفاز و سهفاز AC را دارد و در کاربردهای خاص، امکان استفاده از موتورهای DC نیز وجود دارد. همچنین در بسیاری از پروژهها، برای کاهش سرعت ورودی و افزایش گشتاور از الکتروگیربکس استفاده میشود. در کاربردهایی که توقف دقیق یا کنترل موقعیت اهمیت دارد، استفاده از موتور ترمزدار یا سیستم کنترلی مناسب توصیه میشود.
در مجموعه شهباز موتور، امکان طراحی و عرضه گیربکس جک اسکرو بهصورت سفارشی و متناسب با شرایط کاری پروژه شما فراهم است. برای کسب اطلاعات بیشتر و ثبت سفارش با کارشناشان فروش شهباز موتور تماس بگیرید.
انواع تیپهای رایج گیربکس جک اسکرو
گیربکسهای جک اسکرو از نظر ابعاد بدنه، ظرفیت تحمل بار و مشخصات مکانیکی، در تیپهای مختلفی طراحی و تولید میشوند تا پاسخگوی کاربردهای سبک تا نیمهسنگین صنعتی باشند.
در بازار ایران، چهار تیپ رایج گیربکس جک اسکرو شامل تیپهای 40، 50، 60 و 70 بیشترین کاربرد را دارند؛ تیپهایی که شهباز موتور نیز آنها را با در نظر گرفتن وزن بار، شرایط کاری و نوع کاربرد صنعتی عرضه میکند.
توجه: نامگذاری این تیپها بر اساس عرف بازار و سایز بدنه انجام میشود و الزاما معادل مستقیم استانداردهای بینالمللی ISO یا DIN نیست، اما از نظر فنی نشاندهنده افزایش تدریجی ظرفیت بار، ابعاد و استحکام مکانیزم در هر تیپ است.
انتخاب تیپ مناسب گیربکس جک اسکرو تأثیر مستقیمی بر ایمنی، طول عمر، راندمان و عملکرد صحیح سیستم بالابر یا مکانیزم حرکتی دارد؛ به همین دلیل در ادامه، مشخصات فنی و ویژگیهای برجسته هر یک از این مدلها را بهصورت جداگانه بررسی میکنیم.
گیربکس جک اسکرو تیپ 40
گیربکس جک اسکرو تیپ 40 کوچکترین تیپ رایج بوده و برای کاربردهای سبک صنعتی و تنظیم ارتفاع با بار محدود طراحی شده است. این مدل بیشتر در سیستمهایی استفاده میشود که دقت حرکتی اهمیت دارد و سیکل کاری، کوتاه یا غیرمداوم است.
نکات و مشخصات فنی تیپ 40
- مناسب بارهای سبک (استاتیک)
- ابعاد جمعوجور و وزن کم
- مناسب فضاهای محدود
- قابلیت استفاده بهصورت دستی (هندویل) یا با موتورهای کمقدرت
- راندمان پایینتر نسبت به سیستمهای بال اسکرو، اما دارای خودقفلشوندگی مناسب
این تیپ گزینهای اقتصادی برای کاربردهای تنظیمی، تجهیزات سبک صنعتی و مکانیزمهایی است که سرعت بالا مورد نیاز نیست.
نقشه فنی گیربکس جک اسکرو تیپ 40
در نقشه زیر، ابعاد دقیق بدنه، قطر شافتها، گام پیچ، محل سوراخهای نصب و جزئیات ابعادی گیربکس جک اسکرو تیپ 40 نمایش داده شده است که میتواند بهعنوان مرجع بررسی فنی و تطبیق با شرایط نصب مورد استفاده قرار گیرد.
گیربکس جک اسکرو تیپ 50
گیربکس جک اسکرو تیپ 50 یکی از پرمصرفترین مدلها در کاربردهای صنعتی سبک تا متوسط محسوب میشود و تعادل مناسبی بین ابعاد، ظرفیت بار و قیمت ایجاد میکند.
نکات و مشخصات فنی برجسته تیپ 50
- ظرفیت بار بالاتر نسبت به تیپ 40
- استحکام مناسب برای کاربردهای صنعتی عمومی
- قابلیت کوپل با الکتروموتورهای تکفاز و سهفاز کوچک
- مناسب بالابرهای کارگاهی، تجهیزات خدماتی و سکوهای تنظیم ارتفاع
- عملکرد پایدار در سیکلهای کاری محدود (Intermittent Duty)
این تیپ انتخاب مناسبی برای کاربرانی است که به ایمنی و دوام بالاتر نسبت به مدلهای سبک نیاز دارند.
نقشه فنی گیربکس جک اسکرو تیپ 50
نقشه فنی زیر شامل جزئیات ابعادی، اندازه شافتها، موقعیت ورودی و خروجی و مشخصات نصب گیربکس جک اسکرو تیپ 50 است که برای انتخاب صحیح در طراحیهای صنعتی کاربرد دارد.
گیربکس جک اسکرو تیپ 60
گیربکس جک اسکرو تیپ 60 در دسته مدلهای نیمهسنگین صنعتی قرار میگیرد و برای کاربردهایی طراحی شده است که بار قابل توجهی وجود دارد، اما همچنان کنترل حرکت و دقت اهمیت بالایی دارد.
نکات و مشخصات فنی تیپ 60
- ظرفیت بار مناسب برای کاربردهای صنعتی متوسط
- بدنه مستحکمتر و اجزای داخلی تقویتشده
- قابلیت استفاده در سیستمهای برقی با موتورهای توان بالاتر
- مناسب خطوط تولید، تجهیزات ثابت صنعتی و سیستمهای بالابر با کاربری مداوم
- طراحیشده برای تحمل بار فشاری ثابت (استاتیک)
توجه: مطابق منابع معتبر، این تیپها برای کارکرد دائم و پیوسته (Continuous Duty) طراحی نشدهاند و باید محدودیت سیکل کاری در انتخاب آنها لحاظ شود.
نقشه فنی گیربکس جک اسکرو تیپ 60
در تصویر زیر، ابعاد مهندسی و مشخصات مکانیکی گیربکس جک اسکرو تیپ 60 از جمله قطر پیچ، ابعاد بدنه و موقعیت شافتها بهصورت دقیق ارائه شده است.
گیربکس جک اسکرو تیپ 70
گیربکس جک اسکرو تیپ 70 بزرگترین و قویترین مدل در میان تیپهای رایج است و برای تحمل بارهای سنگین در شرایط کاری صنعتی طراحی شده است.
نکات و مشخصات فنی تیپ 70
- ظرفیت بار بالا (مناسب کاربردهای سنگین)
- بدنه بزرگ و مقاوم با طول عمر بالا
- قابلیت استفاده در سیستمهای چندجکه (Multi Jack System)
- مناسب صنایع سنگین، سکوهای بزرگ و تجهیزات بالابر صنعتی
- دارای خاصیت خودقفلشوندگی در اغلب کاربردهای استاتیک
لازم به ذکر است که خاصیت خودقفلشوندگی به عواملی مانند زاویه گام پیچ، نوع رزوه و راندمان وابسته است و در کاربردهای دینامیکی، ضربهای یا با لرزش بالا، استفاده از ترمز یا سیستم ایمنی کمکی توصیه میشود.
نقشه فنی گیربکس جک اسکرو تیپ 70
نقشه زیر بیانگر ابعاد کلی، مشخصات نصب و جزئیات ابعادی گیربکس جک اسکرو تیپ 70 است و میتواند بهعنوان مرجع فنی در بررسی و انتخاب این تیپ مورد استفاده قرار گیرد.

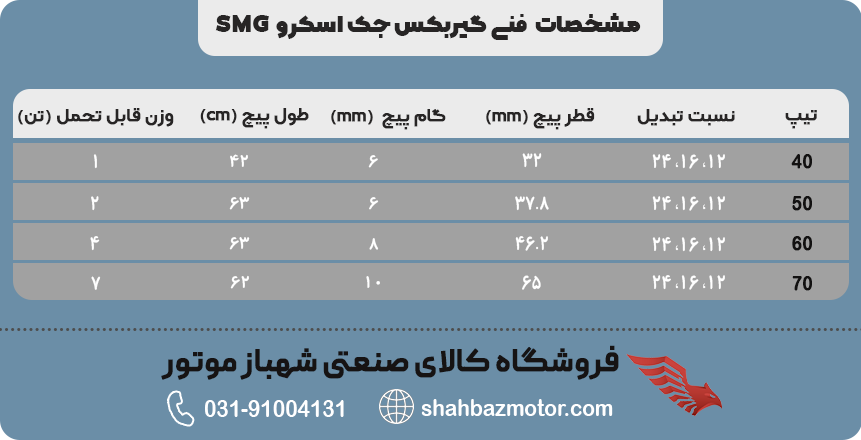

جدول مقایسه فنی تیپهای مختلف گیربکس جک اسکرو
در جدول زیر، تیپهای مختلف گیربکس جک اسکرو از نظر ظرفیت بار، نوع کاربرد و شرایط کاری با یکدیگر مقایسه شدهاند. این مقایسه به شما کمک میکند تفاوتهای عملکردی هر تیپ را بهصورت شفاف مشاهده کرده و بهترین گزینه را انتخاب کنید.
مزایای گیربکس جک اسکرو
- ایجاد حرکت خطی دقیق و قابل کنترل برای تنظیم ارتفاع و موقعیتدهی
- اولویت ایمنی و پایداری حرکت نسبت به سرعت
- خاصیت خودقفلشوندگی نسبی در کاربردهای استاتیک
- ساختار مکانیکی ساده بدون نیاز به سیستمهای هیدرولیکی
- امکان استفاده بهصورت دستی یا برقی
- عمر کاری مناسب در صورت رعایت بارگذاری مجاز، روانکاری و سیکل کاری
معایب و محدودیتهای گیربکس جک اسکرو
- راندمان مکانیکی پایین بهدلیل اصطکاک بین پیچ و مهره
- نیاز به گشتاور ورودی بالاتر و محدودیت فنی در سرعت خطی
- انعطافپذیری محدود در تنظیم سرعت خروجی
- طراحیشده برای سیکل کاری متناوب، نه کارکرد دائم
- نامناسب برای بارهای ضربهای بدون تمهیدات ایمنی
- حساسیت عملکرد و طول عمر به روانکاری و نگهداری دورهای
راهنمای انتخاب گیربکس جک اسکرو
برای انتخاب تیپ مناسب گیربکس جک اسکرو، لازم است مشخصات پروژه بهصورت دقیق بررسی شود. مهمترین پارامترهایی که باید در نظر گرفته شوند عبارتاند از:
- وزن بار استاتیک و دینامیک: میزان باری که بهصورت ثابت یا در حال حرکت به جک وارد میشود و نقش مستقیمی در انتخاب ظرفیت و تیپ گیربکس دارد.
- کورس حرکتی مورد نیاز: حداکثر طول جابجایی خطی پیچ جک (Stroke) که معمولا بر اساس طول پیچ انتخابی و نیاز عملکردی سیستم تعیین میشود.
- نوع راهاندازی: مشخص میکند جک اسکرو بهصورت دستی (با فلکه یا هندویل) یا برقی (با الکتروموتور) مورد استفاده قرار میگیرد.
- سیکل کاری: تعداد دفعات حرکت و مدتزمان عملکرد جک در بازه زمانی مشخص که بر انتخاب تیپ، جنس قطعات و سیستم روانکاری تأثیرگذار است.
- شرایط نصب و محیط کاری: شامل نحوه نصب، محدودیتهای فضا، دمای محیط، رطوبت، گردوغبار و سایر شرایط محیطی مؤثر بر عملکرد و طول عمر گیربکس.
توصیههای فنی پیش از خرید گیربکس جک اسکرو
توصیه میشود قبل از خرید گیربکس جک اسکرو، تمامی مشخصات فنی و اجرایی پروژه از جمله نوع کاربرد، شرایط کاری، توان موردنیاز، محدودیتهای محیطی و الزامات ایمنی بهصورت دقیق با کارشناسان فنی بررسی شود تا انتخابی کاملا آگاهانه، ایمن، مقرونبهصرفه و متناسب با نیاز واقعی پروژه انجام گیرد و از بروز هزینههای اضافی، استهلاک زودهنگام تجهیزات یا مشکلات فنی در آینده جلوگیری شود.
اگر برای انتخاب اصولی و دقیق تجهیزات صنعتی متناسب با پروژه خود به مشاوره تخصصی نیاز دارید، همین حالا با کارشناسان فنی شهباز موتور تماس بگیرید تا با بررسی کامل شرایط کاری، بهترین، ایمنترین و مقرونبهصرفهترین گزینه را به شما پیشنهاد دهند.
همچنین میتوانید با تکمیل فرم درخواست مشاوره رایگان در سایت، از راهنمایی تخصصی و پیگیری سریع کارشناسان ما بهرهمند شوید تا در کوتاهترین زمان، اطلاعات فنی لازم و پیشنهاد مناسب پروژه در اختیار شما قرار گیرد.
