آیا تا به حال به این موضوع فکر کرده اید که یک اشتباه ساده در سیم کشی کلید بالابر می‌تواند چه پیامدهای جدی به همراه داشته باشد؟ از سوختن موتور گرفته تا خطرات جانی برای انسانها! بالابرها در ساختمان‌های چند طبقه، فروشگاه‌ها، کارگاه‌ها و کارخانه‌ها نقش کلیدی در جابه‌جایی بار ایفا میکنند. اما آنچه بیش از هر چیز در عملکرد ایمن و مؤثر این تجهیزات اهمیت دارد، سیم‌کشی اصولی کلید بالابر است
در این مقاله، به‌زبان ساده و کاربردی، شما را با ساختار و انواع کلیدهای بالابر آشنا می‌کنیم. سپس نحوه سیم کشی کلید بالابر را در سیستم‌های تک فاز و سه فاز، به صورت قدم‌به‌قدم آموزش میدهیم. در ادامه، نکات ایمنی مهمی را بررسی می‌کنیم که رعایت آن‌ها برای جلوگیری از حوادث و آسیب‌های احتمالی ضروری است. پس اگر به دنبال یک راهنمای جامع برای سیم کشی کلید بالابر هستید، این مقاله را از دست ندهید.
کلید بالابر چیست و چه کاربردی دارد؟
کلید بالابر یکی از مهم‌ترین اجزای تجهیزات بالابر و سیستم‌های جابجایی بار به‌شمار می‌رود. این کلید وظیفه دارد حرکت موتور بالابر را در دو جهت بالا و پایین کنترل کند. معمولا این نوع کلیدها دارای دو دکمه یا اهرم جداگانه هستند: یکی برای حرکت رو به بالا و دیگری برای حرکت رو به پایین.
در بیشتر مدل‌ها، از مکانیزم فنری استفاده می‌شود تا به‌محض رها کردن دکمه، کلید به حالت اولیه برگردد. این ویژگی از حرکت ناخواسته و خطرناک موتور جلوگیری می‌کند. البته برخی کلیدها دارای حالت قفل‌شونده هستند؛ یعنی وقتی دکمه فشرده می‌شود، در همان وضعیت باقی می‌ماند تا زمانی که به‌صورت دستی بازگردانده شود. در مدل‌های پیشرفته‌تر، امکاناتی مثل کلید استاپ اضطراری (برای توقف سریع در مواقع خطر) و محافظ مکانیکی نیز برای افزایش ایمنی تعبیه شده‌اند.
انواع کلید بالابر
کلیدهای بالابر بر اساس نوع موتور و نوع برق مصرفی (تک‌فاز یا سه‌فاز) به دو دسته اصلی تقسیم می‌شوند:
1: کلید بالابر تک‌فاز: این نوع کلید برای کنترل بالابرهایی طراحی شده است که با برق ۲۲۰ ولت (تک‌فاز) کار میکنند. کلیدهای تک‌فاز بیشتر در کاربردهای سبک مانند مصارف خانگی، مغازه‌ها و کارگاه‌های کوچک مورد استفاده قرار می‌گیرند. ساختار آن‌ها ساده‌تر است و معمولا به‌صورت مستقیم با موتور و خازن راه‌انداز در ارتباط هستند.
2: کلید بالابر سه‌فاز: این نوع کلید برای بالابرهایی به کار می‌رود که با برق صنعتی ۳۸۰ ولت (سه‌فاز) تغذیه می‌شوند. به دلیل توان بالاتر این سیستم‌ها، کلیدهای سه‌فاز اغلب به‌صورت ترکیبی با تجهیزات جانبی مانند کنتاکتور، بی‌متال و مدار فرمان مورد استفاده قرار می‌گیرند. این کلیدها بیشتر در محیط‌های صنعتی، ساختمان‌های بزرگ و پروژه‌هایی که نیاز به جابه‌جایی بارهای سنگین دارند، کاربرد دارند.
برای انتخاب نوع مناسب کلید بالابر، باید به مواردی مانند توان موتور، نوع برق مصرفی (تک‌فاز یا سه‌فاز) و محل نصب توجه کرد.
ساختار داخلی کلید بالابر
زمانی که قاب کلید بالابر ساختمانی را باز می‌کنید، اولین چیزی که با آن مواجه می‌شوید، مجموعه‌ای از پیچ‌های فلزی به نام ترمینال است. این ترمینال‌ها برای اتصال سیم‌های برق به کلید به کار می‌روند و نقش بسیار مهمی در فرآیند سیم‌کشی دارند. کلید بالابر معمولا دارای ۸ ترمینال فلزی است که هرکدام وظیفه مشخصی در کنترل جریان برق دارند. برای جلوگیری از اشتباه هنگام نصب یا تعمیر، بهتر است این ترمینال‌ها را بر اساس محل قرارگیری‌شان به‌صورت زیر شماره‌گذاری کنید:
- ردیف بالا: ترمینال‌های ۱، ۲، ۳ (از چپ به راست)
- ردیف وسط: ترمینال‌های ۴، ۵، ۶ (از چپ به راست)
- ردیف پایین: ترمینال‌های ۷ و ۸ (از چپ به راست)
نکته مهم: این ترتیب شماره‌گذاری تنها زمانی درست است که دسته‌ی کلید در سمت راست شما قرار داشته باشد. اگر کلید را برعکس بگیرید یا دسته در سمت چپ باشد، موقعیت ترمینال‌ها تغییر می‌کند و ممکن است در سیم‌کشی دچار اشتباه شوید.
آموزش مرحله به مرحله سیم کشی کلید بالابر تک فاز
مرحله آماده سازی: بررسی اتصالات داخلی کلید
در طراحی استاندارد کلیدهای بالابر، معمولا دو عدد سیم کوتاه برای اتصال داخلی در نظر گرفته شده که ممکن است هنگام خرید روی کلید نصب شده باشند. اما اگر این سیم‌ها روی کلید نبودند، باید خودتان آن‌ها را با دقت نصب کنید. این دو اتصال عبارتند از:
- اتصال بین ترمینال ۲ و ۸
- اتصال بین ترمینال ۳ و ۷
این اتصالات داخلی باعث می‌شوند کلید بتواند در هر دو حالت (بالا و پایین) عملکرد صحیحی داشته باشد. پس قبل از شروع سیم کشی کلید بالابر، اطمینان حاصل کنید که این دو اتصال داخلی مهم در خود کلید برقرار شده باشند.
مرحله اول: اتصال سیم‌های الکتروموتور به کلید
الکتروموتور تک فاز دارای ۴ سیم خروجی است که به دو بخش تقسیم می‌شوند:
- سیمپیچهای اصلی (U1 و U2): این دو سیم پیچ رابه ترمینال‌های ۴ و ۵ کلید متصل کنید.
- سیمپیچهای کمکی (Z1 و Z2): این دو سیم پیچ رابه ترمینال‌های ۷ و ۸ کلید وصل کنید.
در صورتی که سیم‌های اصلی و کمکی موتور مشخص نباشند، می‌توانید با استفاده از مولتی‌متر آن‌ها را شناسایی کنید. سیم‌پیچی که مقاومت کمتری دارد، سیم پیچ اصلی است و سیم پیچی که مقاومت بیشتری دارد، سیم پیچ کمکی است.
مرحله دوم: ایجاد پل بین ترمینال‌های ۴ و ۶
یک سیم کوتاه بین ترمینال های ۴ و ۶ وصل کنید تا کنترل جهت چرخش موتور به درستی انجام شود.
مرحله سوم: اتصال برق ورودی به کلید
در این مرحله، باید برق تک‌فاز ورودی به کلید متصل شود:
- سیم فاز برق ورودی را به ترمینال شماره ۱ وصل کنید.
- سیم نول برق ورودی را به ترمینال شماره ۵ متصل نمایید.
مرحله پایانی: تست نهایی عملکرد کلید
پس از انجام تمام مراحل بالا، برق را وصل کرده و عملکرد کلید را در هر دو حالت بالا و پایین بررسی کنید. جهت چرخش موتور باید درست و مطابق انتظار باشد.

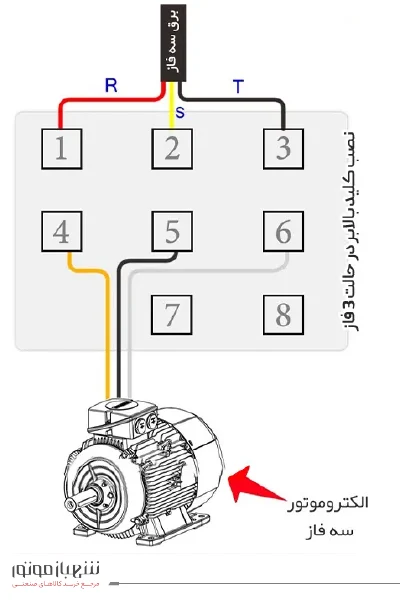

آموزش مرحله به مرحله سیم کشی کلید بالابر سه فاز
مرحله 1: بررسی اتصالات داخلی کلید
قبل از سیم کشی کلید بالابر، بررسی کنید که اتصال بین ترمینال 2 و 8 و اتصال بین ترمینال 3 و 7 برقرار باشد.
مرحله 2: اتصال سیم‌های موتور به کلید
سه رشته سیم خروجی از موتور سه‌فاز که معمولا با U، V و W شناخته می‌شوند را به ترمینال‌های شماره ۴، ۵ و ۶ کلید وصل کنید.
مرحله 3: اتصال برق سه فاز به کلید
فازهای R، S، T (برق سه فاز) از تابلو یا جعبه تقسیم را به ترمینال‌های ۱، ۲ و ۳ کلید وصل کنید.
مرحله 4: تست نهایی کلید
برق را وصل کرده و کلید را در دو حالت بالا و پایین تست کنید. در صورت برعکس بودن جهت، جای دو فاز ورودی را با هم عوض کنید.
نکات ایمنی مهم به هنگام نصب کلید بالابر
- قبل از شروع سیم کشی کلید بالابر حتما برق را قطع کنید.
- از کلید ۲۵ آمپر استفاده کنید؛ کلیدهای ضعیف‌تر مثل ۱۶ آمپر ممکن است به‌سرعت بسوزند.
- از سیم‌های استاندارد و با قطر مناسب استفاده کنید تا در زمان کارکرد موتور، افت ولتاژ و داغ شدن سیم‌ها اتفاق نیفتد.
- استفاده از فیوز مناسب و محافظ برای جلوگیری از خطرات الکتریکی توصیه می‌شود.
راهنمای انتخاب کلید مناسب برای بالابر ساختمانی
انتخاب کلید مناسب برای بالابر ساختمانی نقش مهمی در عملکرد ایمن و صحیح آن دارد. اگر کلید انتخاب‌شده نتواند جریان مورد نیاز موتور را تحمل کند، ممکن است باعث کاهش راندمان، سوختن تیغه‌ها و خرابی دستگاه شود.
بررسی توان موتور و تطبیق آن با آمپراژ کلید
میزان جریان مورد نیاز کلید مستقیما به توان موتور بالابر وابسته است .بر اساس نوع و توان الکتروموتور، انتخاب کلید به شرح زیر توصیه می‌شود:
- برای موتورهایی با توان تا ۲ اسب بخار (تقریبا ۱.۵ کیلووات)، استفاده از کلیدهایی با ظرفیت ۱۶ تا ۲۰ آمپر مناسب است.
- برای موتورهایی با توان بالاتر از ۳ اسب بخار (بیش از ۲.۲ کیلووات)، باید از کلیدهایی با ظرفیت ۲۵ آمپر به بالا و دارای تیغه‌ها و کنتاکت‌های قوی‌تر استفاده شود.
قبل از خرید کلید، حتما مشخصات آن نظیر آمپراژ، ولتاژ، تعداد فاز و شرکت سازنده را با پلاک مشخصات الکتروموتور مقایسه کنید. این کار به شما کمک می‌کند تا از تناسب کامل بین کلید و موتور، اطمینان حاصل کرده و از بروز مشکلات عملکردی در آینده جلوگیری کنید.
مشخصات فنی مورد نیاز برای یک کلید بالابر استاندارد
یک کلید مناسب برای بالابر باید دارای ویژگی‌های زیر باشد:
- دارای ضامن برگشت‌پذیر (بازگشت خودکار از وضعیت بالا یا پایین به حالت خاموش)
- بدنه مقاوم در برابر ضربه، گردوغبار و رطوبت
- ساخته‌شده از مواد با کیفیت و ترجیحا از برندهای معتبر
جمع‌بندی
همان‌طور که مشاهده کردید، سیم کشی کلید بالابر، چه در نوع تک‌فاز و چه در نوع سه‌فاز، فرآیندی حساس و تخصصی است که نیازمند دقت بالا، شناخت دقیق از اجزای الکتریکی، و رعایت کامل اصول ایمنی می‌باشد. بی‌توجهی به جزئیات در طراحی یا اجرای سیم کشی کلید بالابر می‌تواند منجر به بروز اختلال در عملکرد دستگاه، کاهش عمر مفید تجهیزات، و حتی بروز خطرات جدی جانی و مالی شود. بنابراین توصیه می‌شود که انجام این کار را به افراد متخصص بسپارید یا پیش از اقدام، اطلاعات فنی لازم را به‌صورت کامل کسب نمایید.
