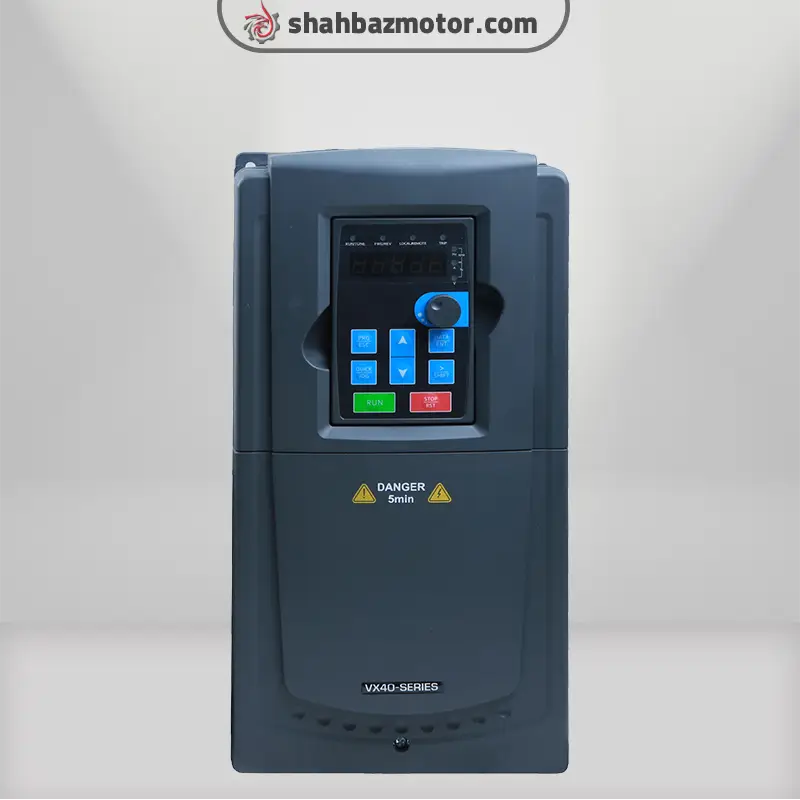

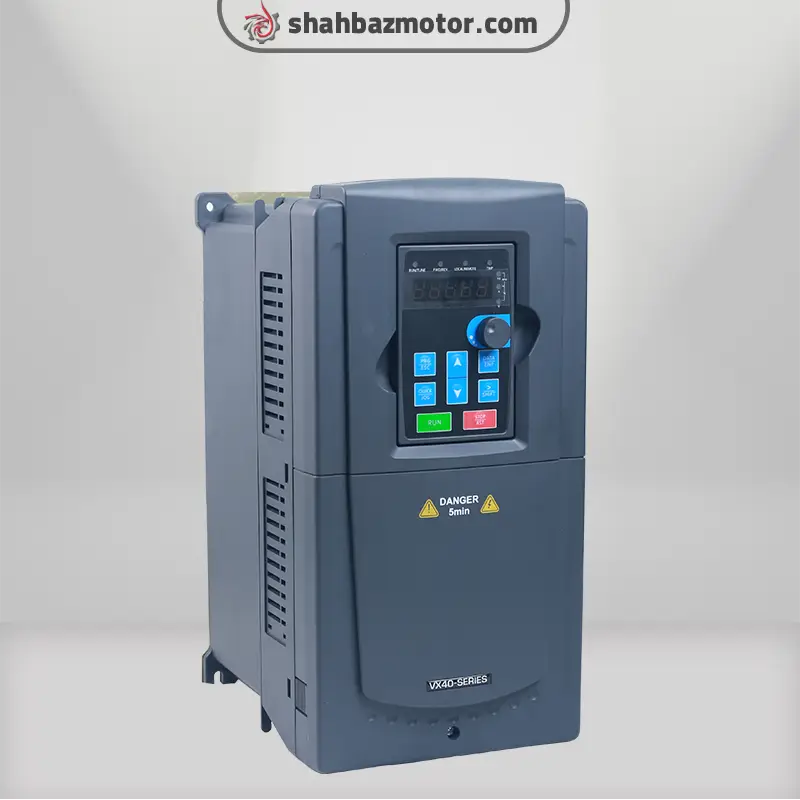

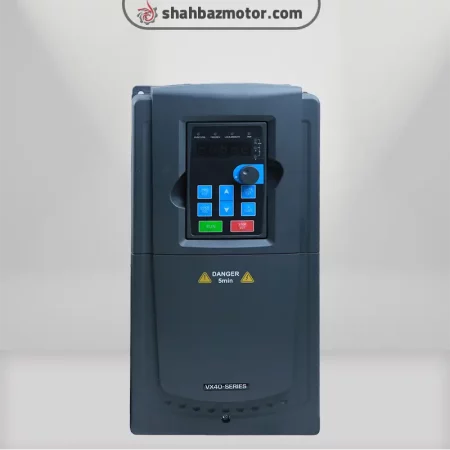

مشخصات فنی اینورتر VX40 پرتو صنعت
مشخصات ورودی و خروجی
| مشخصه فنی | توضیحات |
| ولتاژ ورودی (V) | سه فاز AC 3PH 380V(-15%)~440V(+10%) |
| جریان ورودی (A) | متناسب با توان دستگاه |
| فرکانس ورودی (HZ) | 50HZ یا 60HZ (محدوده مجاز: هرتز 63 ~ 47 ) |
| ولتاژ خروجی (V) | صفر تا ولتاژ نامی ورودی |
| جریان خروجی (A) | متناسب با توان اینورتر |
| توان خروجی (KW) | متناسب با توان اینورتر |
| فرکانس خروجی (HZ) | 0~400 هرتز |
مشخصات کنترلی اینورتر
| مشخصه فنی | توضیحات |
| مد کنترل | SVPWM, SVC |
| نوع موتور | موتور آسنکرون |
| حدود تنظیم سرعت | موتور آسنکرون 1:100 (SVC) |
| دقت کنترل سرعت | ±0.2% |
| نوسان سرعت | ±0.3% |
| پاسخ گشتاور | <20ms |
| دقت کنترل گشتاور | 10% |
| گشتاور استارت | موتور آسنکرون: 0.5Hz/150% (SVC) |
| ظرفیت اضافه بار |
150% جریان نامی: 1 دقیقه 180% جریان نامی: 10 ثانیه 200% جریان نامی: 1 ثانیه |
ویژگی های فنی کنترل
| مشخصه فنی | توضیحات |
| تنظیم فرکانس | تنظیم دیجیتال و آنالوگ، تنظیم فرکانس پالس، تنظیم سرعت حرکت چند مرحله ای، تنظیم از طریق PLC ساده، تنظیم PID، تنظیم با ارتباطات Modbus |
| تنظیم خودکار ولتاژ | ثابت و پایدار نگه داشتن ولتاژ هنگام تغییرات گذرای ولتاژ شبکه |
| حفاظت خطا | فراهم کردن بیش از 30 عملکرد حفاظتی درایو مثل جریان اضافی، اضافه ولتاژ، ولتاژ کم و غیره |
| تعقیب سرعت | استارت برای بارهای در حال چرخش (برای مدل های 4KW به بالا) |
مشخصات I/O کنترل
| مشخصه فنی | توضیحات |
| رزولیشن ورودی های آنالوگ | ≤ 20mV |
| رزولیشن ورودی دیجیتال | ≤ 2ms |
| ورودی آنالوگ | یک کانال 10~0 (V) / 0~20 (mA) |
| یک کانال (AI3) (V)10~10- | |
| خروجی آنالوگ | دو کانال , (A01,A02), 0-20 (mA), 0~10 (V) |
| ورودی دیجیتال | هشت ورودی با پایه مشترک با حداکثر فرکانس 1KHz، امپدانس ورودی 3.3kΩ
یک ورودی سرعت بالای دیجیتال، حداکثر فرکانس پالس ورودی 50kHz |
| خروجی دیجیتال | یک کانال با خروجی پالس سرعت بالا، حداکثر فرکانس پالس خروجی 50KHz ، یک خروجی دیجیتال ترانزیستوری کلکتور باز |
| خروجی رله | ترمینال مشترک RO1A NO, RO1B NC, RO1C
ترمینال مشترک RO2A NO, RO2B NC, RO2C ظرفیت کانکتور A/AC250V,1A/DC30V3 |
سایر مشخصات فنی
از روش های نصب اینورتر VX40 میتوان به امکان نصب درایو بر روی دیوار اشاره کرد. همچنین، این اینورترها بصورت فلنج دار و پایه دار ایستاده نیز قابل نصب و استفاده هستند.
دمای محیط کار این اینورتر، -10 تا +50 درجه سانتیگراد است. در صورتی که دمای محیط بالای 40 درجه باشد، به ازای هر یک درجه، یک درصد توان اینورتر کاهش می یابد.
درجه حفاظت درایو VX40، IP20 است و در سطح 2 استاندارد آلودگی طبقه بندی می شود.
همچنین، در مورد واحد های ترمز نیز، از واحد ترمز داخلی برای مدل های 30KW یا پایین تر و از واحد ترمز خارجی برای مدل های بالای 30KW استفاده می شود.
تمامی موارد و مشخصات فنی اشاره شده، حائز اهمیت بوده و باید در هنگام خرید درایو پرتو صنعت، به آنها توجه کنید تا بهترین اینورتر را متناسب با نیاز خود خریداری نمایید.
